Menşe yeri:
Çin
Marka adı:
Carterberg
Sertifika:
IATF16949
Model numarası:
CB-SPB-1F-KZD
| Boyut (inç) | İsimlendirilmiş basınç (psi) | Akış Hızı (GPM) |
| 1/8 inç | 1000 | 1 |
| 1/4 inç. | 1000 | 3 |
| 3/8" | 1000 | 6 |
| 1/2 inç. | 1000 | 12 |
| 3/4 inç. | 1000 | 28 |
| 1 " | 1000 | 50 |
| 11/4 inç. | 800 | 75 |
| 11/2 inç. | 800 | 100 |
| 2 " | 800 | 150 |

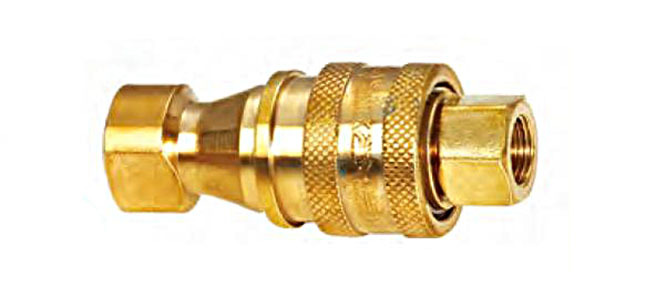

CB-SPB-1F-KZD hızlı bir şekilde bağlanma seti, ISO 7241-B boyut standartlarına göre tasarlanmış fiş ve soket bileşenlerini içerir.
• Toplam

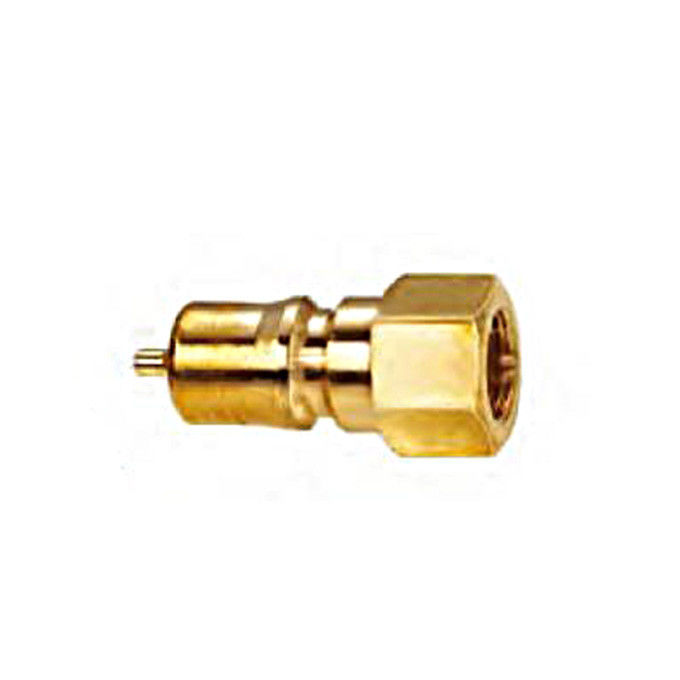

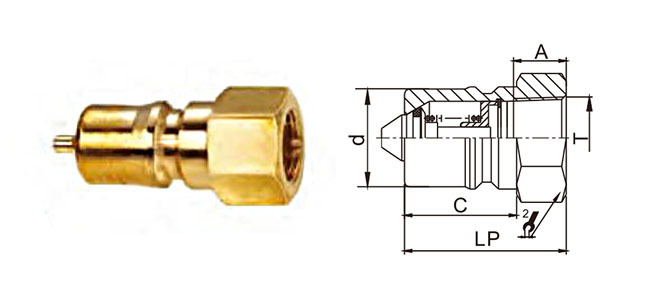

• Plug bileşeni ¢ CB-SPB-1M-KZD
| Partner. | LP | d | C | HEX2 | A | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

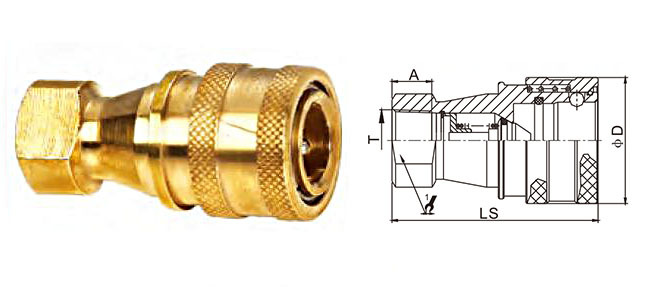

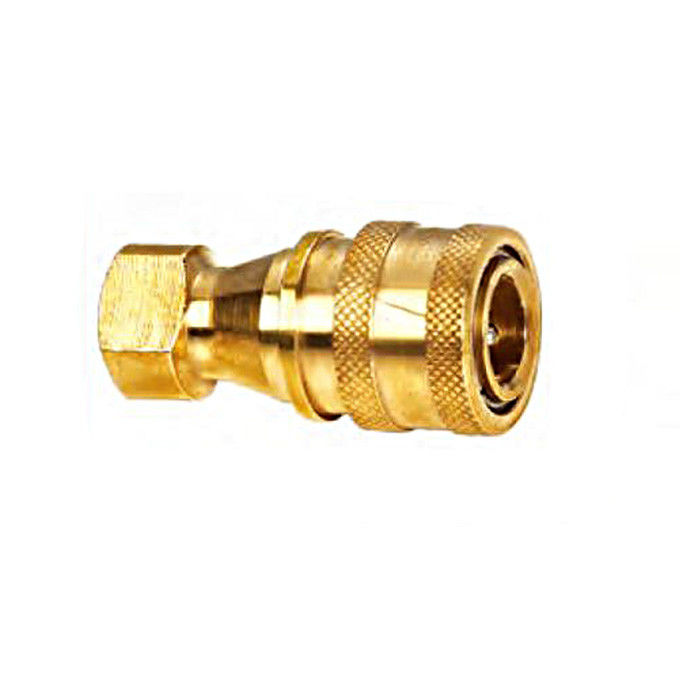

• Soket bileşeni ¢ CB-SPB-1F-KZD
| Partner. | LS | Φ D | HEX1 | A | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| Özellik | Değer |
| ISO 7241-B uyumlu | Küresel Değişkenlik |
| Kendini mühürleyen valf | Bağlantı/koparma sırasında sızıntı önleme |
| Geniş boyut seçenekleri | 1/8 "den 2" 'e kadar |
| Bakır malzeme yapısı | Sistem taleplerine uyarlanabilir |
| Orta basınçlı | 1000 psi'ye kadar güvenilir |
İster mevcut bir üniteyi değiştirin ister OEM montajı için kaynak arayın, ekibimiz doğru iplik türünü, mühürleme yapılandırmasını ve port boyutunu belirlemenize yardımcı olabilir.
