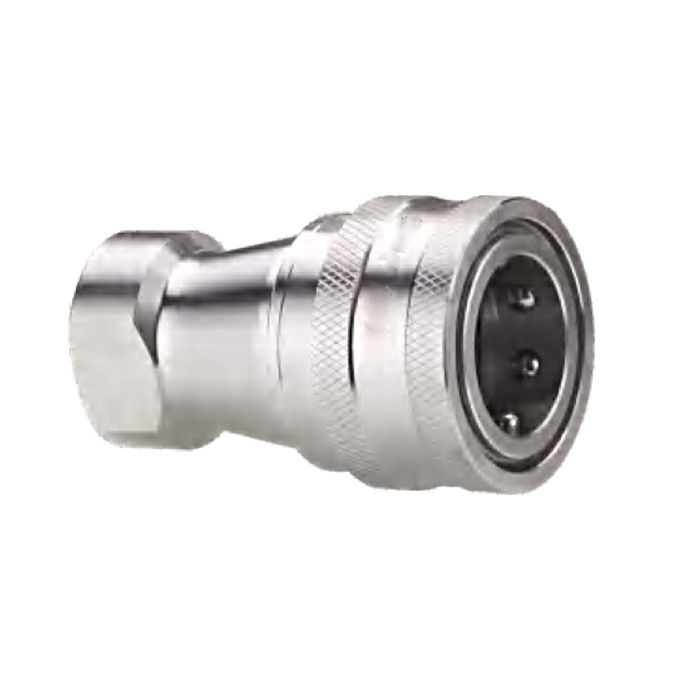

CB-SPL-1F ISO 7241-B Hızlı Koplama.
Carterberg CB-SPL-1F tam özellikli bir ISO 7241-B hızlı bağlama setidir.Hidrolik sistemlerde güvenli, sızıntısız performans için tasarlanmış bu model, dayanıklı bir top kilitleme mekanizması, kendiliğinden mühürlenen poppet valfi,Çeşitli çalışma ortamlarına uygun olarak gövde malzemesi seçenekleri.
ISO 7241-1 Serisi B boyut standartlarını karşılamak için inşa edilen CB-SPL-1F, hem sabit hem de mobil hidrolik ekipmanlarda kolay bir şekilde değiştirilebilir ve güvenilir bir işlev sağlar.
Temel Özellikler
• ISO 7241 Serisi B boyut uyumluluğu
• Minimal sıvı kaybı için kendi kendine kapanan poppet valfi
• Güçlü ve güvenli tutma için top kilitleme sistemi
• 304 veya 316 paslanmaz çeliklerde mevcuttur
• Fil formatları: BSPP / NPT / SAE
• Yüksek korozyon ortamları ve orta basınçlı sistemler için uygundur
Paslanmaz çelik malzeme seçenekleri
CB-SPL-1F bağlantısı, yalnızca 304 ve 316 paslanmaz çeliklerde mevcuttur ve çok çeşitli hidrolik uygulamalarda kanıtlanmış korozyon direnci sunar.
•304 paslanmaz çelikGenel amaçlı sıvı sistemleri, endüstriyel ortamlar ve düşük ila orta korozyon riski alanları için idealdir.
•316 Paslanmaz çelik, daha yüksek molibden içeriği ile klorürlere ve sert kimyasallara olağanüstü direnç sağlar, bu da deniz, kimyasal ve açık deniz kullanımında tercih edilen seçimdir.
Her iki seçenek de uzun süre dayanıklılığı, yapısal bütünlüğü ve basınç altında tutarlı mühürlenmeyi sağlar.
Teknik spesifikasyon özeti
•Çalışma Baskısı: 5000 psi'ye kadar (büyüklüğüne ve malzemeye göre değişir)
•Sıcaklık aralığı: -20°C'den +80°C'ye kadar
•Mühür malzemesi: Standart Buna-N (istek üzerine diğer seçenekler)
•Akış Hızı: 3 GPM'den 224 GPM'ye kadar liman boyutuna bağlı olarak
•Değişilebilir: Parker 60, Aeroquip FD45, Hansen HK, HNV daha hızlı

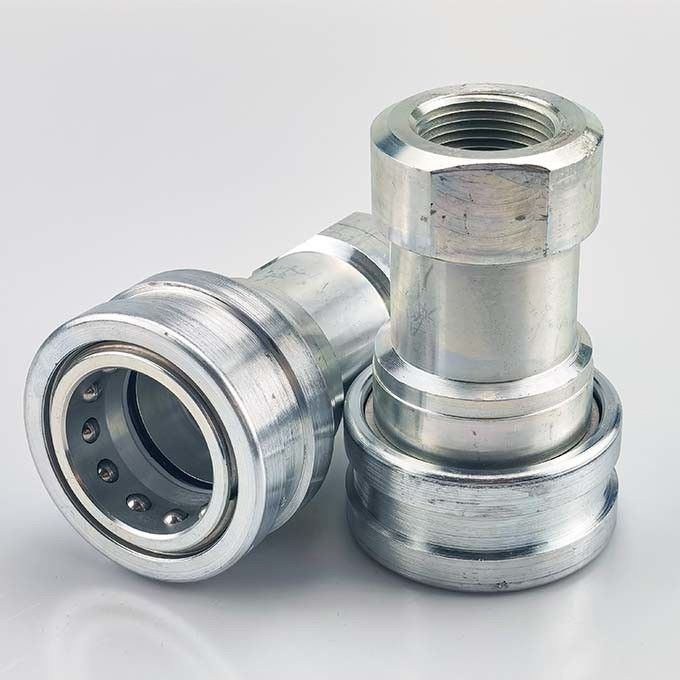

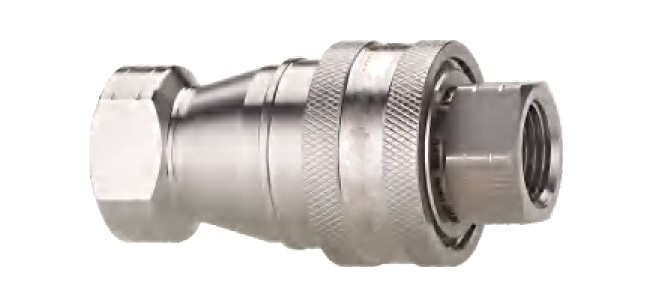

CB-SPL-1F Plug + Socket seti
• Kırılgan kollu tunç/ paslanmaz çelik
• Otomatik valf kapanışı ile bağlanmak için baskı işlevi
• Toplam

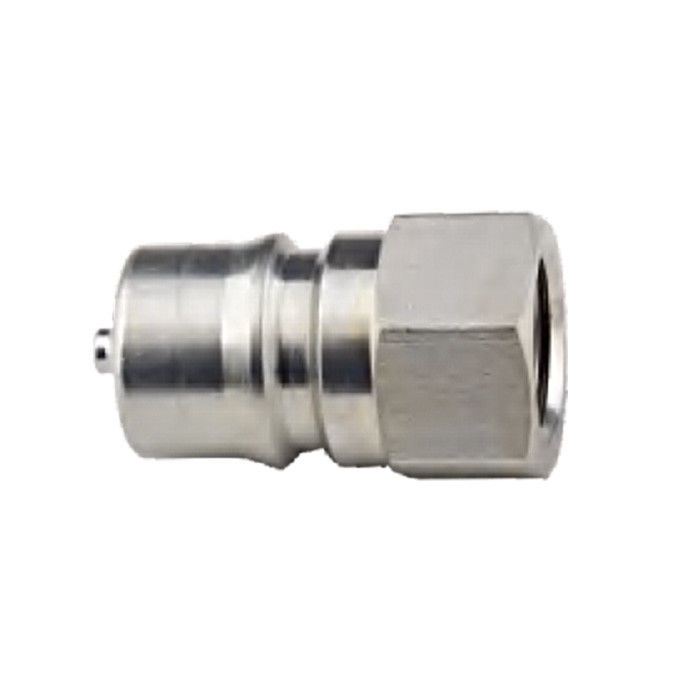

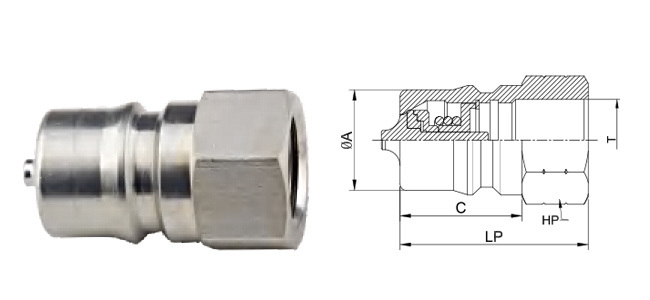

• Plug bileşeni CB-SPL-1F
| Vücut Boyutu |
Partner. |
LP |
C |
HP |
A |
T |
| 1/8" |
CB-P2L-1F |
29 |
19 |
14 |
10 |
ZG1/8 |
| 1/4 inç. |
CB-P2L-1F |
36 |
22.5 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-P3L-1F |
40 |
25 |
21 |
13 |
ZG3/8 |
| 1/2 inç. |
CB-P4L-1F |
44 |
28 |
29 |
14 |
ZG1/2 |
| 3/4 inç. |
CB-P6L-1F |
52 |
36 |
35 |
17 |
ZG3/4 |
| 1 " |
CB-P8L-1F |
62 |
40 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-P10L-1F |
70 |
45 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-P12L-1F |
75 |
49 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-P16L-1F |
80 |
52 |
77 |
30 |
ZG2 |

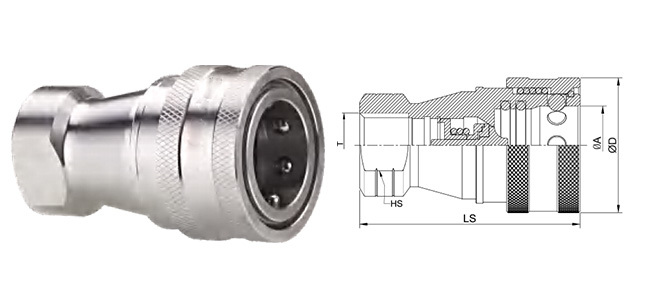

| Vücut Boyutu |
Partner. |
LS |
Φ D |
HS |
A |
T |
| 1/8" |
CB-S2L-1F |
48 |
24 |
14 |
10 |
ZG1/8 |
| 1/4 inç. |
CB-S2L-1F |
58 |
28 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-S3L-1F |
65 |
35 |
21 |
13 |
ZG3/8 |
| 1/2 inç. |
CB-S4L-1F |
72 |
45 |
29 |
14 |
ZG1/2 |
| 3/4 inç. |
CB-S6L-1F |
88 |
55 |
35 |
17 |
ZG3/4 |
| 1 " |
CB-S8L-1F |
102 |
65 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-S10L-1F |
115 |
79 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-S12L-1F |
124 |
79 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-S16L-1F |
132 |
109 |
77 |
30 |
ZG2 |
Uygulama Senaryoları
CB-SPL-1F bağlantıları yaygın olarak kullanılır:
• Mobil hidrolik ekipmanları
• Tarımsal püskürtücüler
• Petrol sahası aletleri ve kimyasal sıvı aktarımı
• Su ve sanitasyon hatları
• Genel endüstriyel makineler
• Bakım kamyonları ve test istasyonları
Uyumlu Markalar (Çapraz Referans)
CB-SPL-1F, aşağıdakilerle tamamen değiştirilebilir:
• Parker 60 Serisi
• Daha hızlı HNV Serisi
• Aeroquip FD45
• Hansen HK Serisi
Değiştirmeden önce iplik ve mühürleme özelliklerini kontrol edin.
Neden CB-SPL-1F'yi seçtiniz?
| Özellik |
Fayda |
| Top kilitleme tutma |
Güçlü, titreşime dayanıklı bağlantı |
| Popet valfi |
Bağlantı kesildiğinde otomatik olarak kapanır |
| ISO B standardı |
Küresel sistemlerde kolay bir şekilde değiştirme |
| Malzeme seçenekleri |
korozyon için paslanmaz |
Seçimde Yardım İstiyor musunuz?
Uyumluluğu, mühür türlerini, iplik biçimlerini ve daha fazlasını onaylamaya yardımcı olacağız.
