Name: cb spm 1f iso 7241 b hidrolik hızlı bağlama
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-1F
Availability: InStock

Evde > Ürünler > Hidrolik Hızlı Koplamalar >

cb spm 1f iso 7241 b hidrolik hızlı bağlama

Menşe yeri:

Çin

Marka adı:

Carterberg

Sertifika:

IATF16949

Model numarası:

CB-SPM-1F

Bizimle İletişim

Bir İndirim İste

cb spm 1f iso 7241 b hidrolik hızlı bağlama

Ürün detayları

Türü:

HİDROLİK HIZLI KAPLİN

Seriler:

ISO 7241-B

Boyut:

1/8"-2"

Malzeme:

Karbon çelik, pirinç, 303/316 paslanmaz çelik

Rütbeli basınç:

5000 psi'ye kadar

Akış Hızı:

200 gpm'ye kadar

Conta malzemeleri:

Buna-N, Neopren, EPDM, FKM

Sıcaklık aralığı:

Mühür malzemesine dayalı

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere

Fiyat

Pazarlık edilebilir

Ambalaj bilgileri

karton

Teslim süresi

7-20 iş günü

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union

Yetenek temini

5000~20000 adet/ay

İlişkili Ürünler

PD Serisi 1/4 Teşhis Hidrolik Hızlı Bağlayıcı 42Mpa NPT Standardı

En İyi Fiyatı Bulun

Düz yüzlü hidrolik yüksek basınçlı hızlı çiftleyici kilitli kol ile 1/4 "

En İyi Fiyatı Bulun

Yüksek Basınçlı Hidrolik Hızlı Serbestleştirici Bağlantı Fileri Petrol Gaz Endüstrisi İçin

En İyi Fiyatı Bulun

Hidrolik Hızlı Bağlantı Koplamaları Flush Face Popet Valves Pd Kapalı Tipi

En İyi Fiyatı Bulun

Bizimle İletişim

86-021-37214610

Şimdi iletişime geçin

Ürün Açıklaması

CB-SPM-1F ISO 7241-B Hidrolik Hızlı Koplama.

CB-SPM-1F, Carterberg'in OEM'ler, bakım sistemleri ve portlama esnekliği ve konfigürasyon çok yönlülüğü gerektiren entegratörler için tasarlanmış modüler tip ISO 7241-B hızlı bir koplama.

Diğer Carterberg ISO B bağlantıları gibi, bu model de kendi kendine mühürlenen bir kukla valfi ve top kilitleme mekanizması ile donatılmıştır.Birden fazla medya türü, bağlantı biçimleri veya çalışma basınçları birlikte var.

Çeşitli bağlantı türlerine adapte olabilecek bir bağlantı modeline ihtiyacınız varsa, CB-SPM-1F seçiminizdir.

Temel Özellikler

• ISO 7241-B standardının boyut uyumluluğu

• Çoklu port / çoklu yapılandırma hazır

• Çeşitli sıvılarda, basınçlarda ve bağlantı türlerinde modüler uygulama

• titreşim direnci ve güvenli tutma için top kilidi yapısı

• Kendini mühürleyen poppet valfi sıfır döküntü bağlantıları sağlar

• Tüm mühürler ve gövde malzemeleri ile uyumludur

• BSPP, NPT, SAE ipliklerini birden fazla boyut aralığında destekler

Sistem Uyumluluğu ve Mühür Seçenekleri

CB-SPM-1F, uyarlanabilirliği göz önünde bulundurarak tasarlanmıştır.

Mühür malzemesi	Maksimum sıcaklık
Buna-N	-40°C'den 121°C'ye kadar
Neopren	-54°C ile +100°C arasında
EPDM	-54°C ile +149°C arasında
FKM	-29°C - +204°C

ÜrünKarbon çelik, tunç ve paslanmaz çelikUygulama ihtiyaçlarına uygun seçenekler.

Teknik özellikler

Boyut (inç)	İsimlendirilmiş basınç (psi)	Akış Hızı (gpm)
1/8 inç	4000	0.8
1/4 inç.	5000	3
3/8"	4000	6
1/2 inç.	5000	12
3/4 inç.	4000	26
1 "	4000	50
1-1/4"	2900	76
1-1/2 inç	2175	99
2 "	1450	200

Çalışma sıcaklığı:Seçilen mührün temelinde
Montaj seçenekleri:Çeşitli iplik boyutları ve stilleri

Ürün Görünümü ve Boyutları

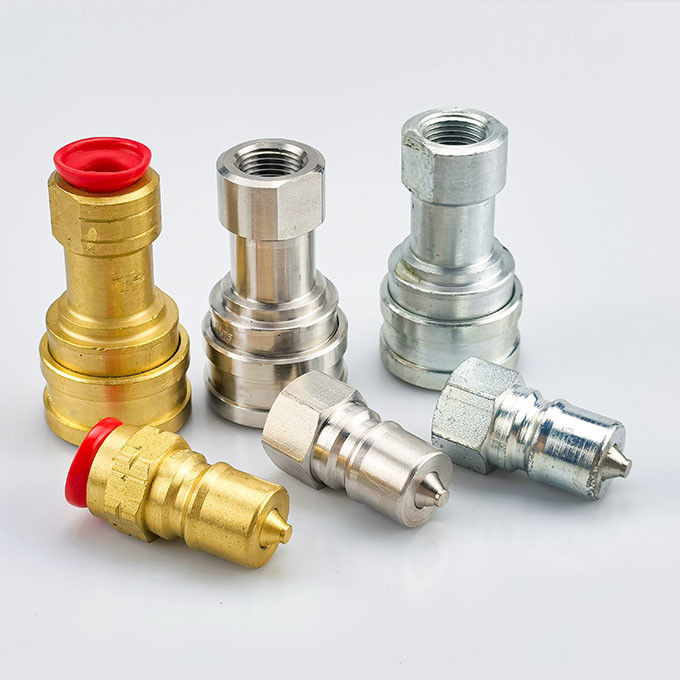

• Çeşitli ipliklerle fiş ve soket setlerini eşleştirmek

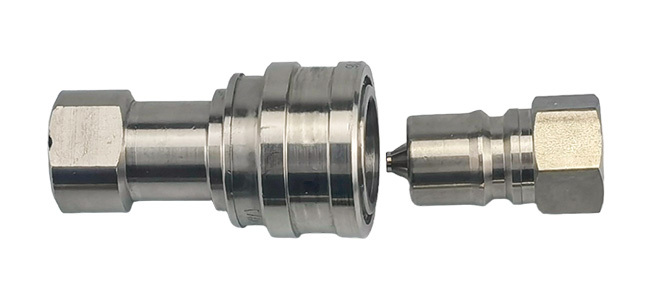

CB-SPM-1F ISO 7241-B quick coupling – plug and socket modular set

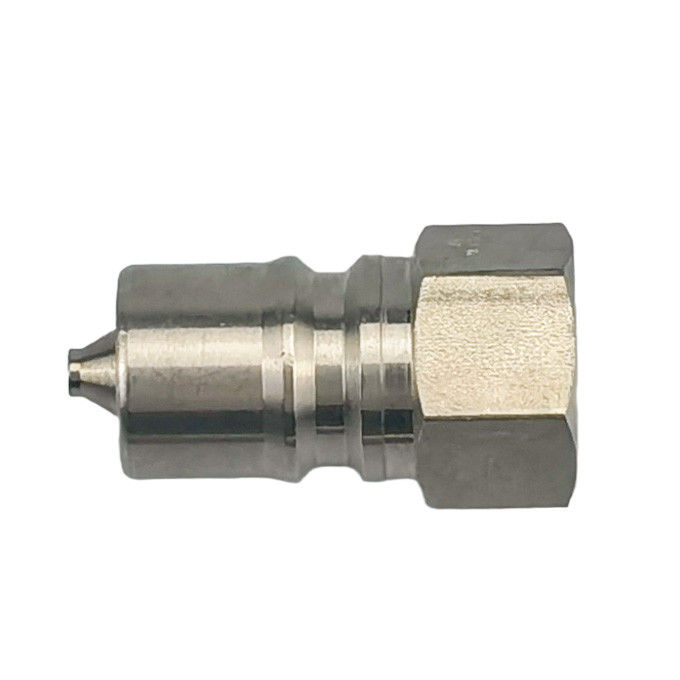

• Top kilitli yapıyı gösteren ipli fiş

Vücut Boyutu	Partner.	İp	C	D	E	HEX
1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 inç.	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4 inç.	CB-P2S-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 inç.	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
1/2 inç.	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 inç.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 inç.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63

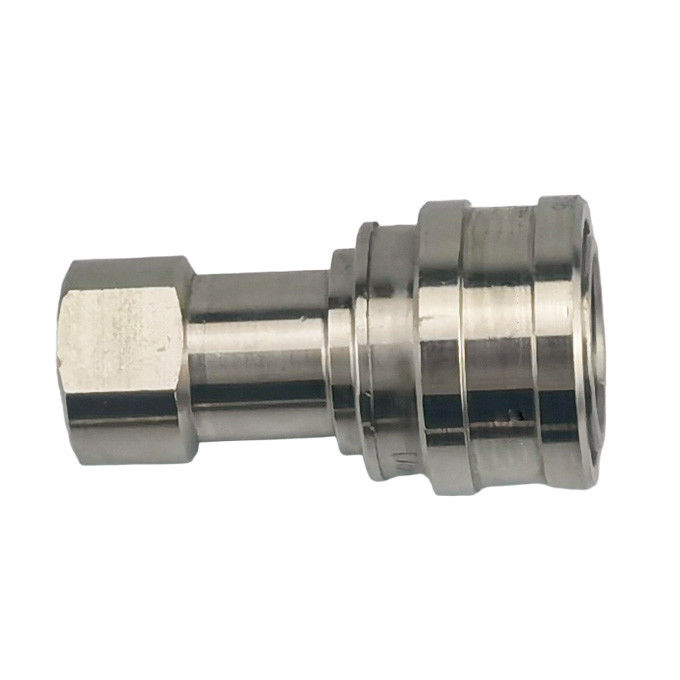

• Poppet valfini gösteren bağlantısı kesilmiş soket

Vücut Boyutu	Partner.	İp	A	B	Flats'ın Ötesinde
1/8 inç	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8 inç	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 inç.	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4 inç.	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 inç.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
1/2 inç.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
3/4 inç.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 inç.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

Uygulama Senaryoları

Sabit tip çiftleştiricilerden farklı olarak, CB-SPM-1F çok portlu, çok mühürlü ve çok medya ortamlarında öne çıkar:

• OEM makineleri ve özel sistem montajları

• Mobil alet römorkları ve servis araçları

• Sık sık hortum değiştirerek kimyasal transfer

• Çeşitli sıvı türlerinde birbirini değiştirebilen armatürler

• Liman esnekliği gerektiren kompakt ekipman

Değişimsel Uyumluluk

CB-SPM-1F, işlevsel olarak şunlarla değiştirilebilir:

• Parker 60 Serisi

• Daha hızlı HNV Serisi

• Aeroquip FD45

• Hansen HK Serisi

Kontrol et. Ben...Değişim Kılavuzureferans için marka ve liman boyutu.

Neden CB-SPM-1F'yi seçtiniz?

Özellik	Fayda
Çoklu yapılandırma uygunluğu	Hibrit hidrolik sistemler için ideal
ISO 7241-B uyumlu	En iyi küresel standartlara uyuyor
Modülerlik	Bir ürün, birçok uygulama
Sistem genelinde değiştirilebilir	SKU karmaşıklığını azaltır

Modüler vs. Standart: Fark nedir?

CB-SP-1F bizim ISO B modelimiz olarak hizmet ederken, CB-SPM-1F gelişen sistemler için uyumlu ortağınızdır.

Eğer sisteminiz değiştirilebilir iplikler, portlar veya mühürleri

Başvuru konusunda tavsiye ister misin?

Mühendis ekibimizin mühürleme uyumluluğu, port takımı ve kurulum stratejisi konusunda yardımcı olmasına izin verin.

Lütfen.Bizimle iletişime geçin.
