Name: cb spb 1f iso 7241 b hidrolik hızlı bağlama
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Evde > Ürünler > Hidrolik Hızlı Koplamalar >

cb spb 1f iso 7241 b hidrolik hızlı bağlama

Place of Origin:

China

Marka adı:

Carterberg

Sertifika:

IATF16949

Model Number:

CB-SPB-1F

Bizimle İletişim

Bir İndirim İste

cb spb 1f iso 7241 b hidrolik hızlı bağlama

Ürün detayları

Type:

hydraulic quick coupling

series:

ISO 7241-B

Size:

1/8"-2"

Material:

carbon steel, brass, 303/316 stainless steel

Rated Pressure:

up to 3000 psi

Flow Rate:

up to 200 gpm

Seal materials:

Buna-N,Neoprene,EPDM,FKM

Temperature Range:

Based on seal material

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Negotiation

Fiyat

Pazarlık edilebilir

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

İlişkili Ürünler

PD Serisi 1/4 Teşhis Hidrolik Hızlı Bağlayıcı 42Mpa NPT Standardı

En İyi Fiyatı Bulun

Düz yüzlü hidrolik yüksek basınçlı hızlı çiftleyici kilitli kol ile 1/4 "

En İyi Fiyatı Bulun

Yüksek Basınçlı Hidrolik Hızlı Serbestleştirici Bağlantı Fileri Petrol Gaz Endüstrisi İçin

En İyi Fiyatı Bulun

Hidrolik Hızlı Bağlantı Koplamaları Flush Face Popet Valves Pd Kapalı Tipi

En İyi Fiyatı Bulun

Bizimle İletişim

86-021-37214610

Şimdi iletişime geçin

Ürün Açıklaması

CB-SPB-1F ISO 7241-B Hidrolik Hızlı Koplama.

CB-SPB-1F, Carterberg'in ISO 7241-B hidrolik bağlantı yelpazemizdeki uygun maliyetli ve alan tasarruflu çözümüdür.Dolayısıyla, kompakt veya düşük basınçlı sistemlerde, birbirini değiştirebilirlik veya mühürleme performansını tehlikeye atmadan güvenilir bir bağlantı gerektiren ekipman tasarımcıları ve sistem operatörleri için tasarlanmıştır.

Bu model aynı güvenilir topu kilitleme mekanizmasını ve daha üst düzey modellerimizle aynı popet valf tasarımını birleştirir. Ancak ekonomik ambalaj ve basitleştirilmiş yapılandırma ile.geniş çaplı endüstriyel kullanım için idealdir..

Temel Özellikler

• ISO 7241-1 B Serisi boyutlarına uygun

• Kompakt ve hafif vücut ideal sıkışık kurulum alanları için

• Top kilitleme tasarımı, hızlı ve aletsiz bir bağlantı sağlar

• Kendini mühürleyen popet valfleri sıvı kaybını en aza indirir

• Düşük ve orta basınçlı sistemler için uygundur

• Karbon çelik, tunç veya paslanmaz seçeneklerde mevcuttur

• Uyumluluğu feda etmeden maliyetle etkin

Malzeme ve mühürleme seçenekleri

Ucuzluk ve uyumluluğu göz önünde bulundurarak tasarlanan CB-SPB-1F, sistem ihtiyaçlarına bağlı olarak birden fazla malzeme (çeli, tunç, paslanmaz) ve mühürleme seçeneklerini destekler:

Mühür malzemesi	Maksimum sıcaklık
Buna-N	-40°C'den 121°C'ye kadar
Neopren	-54°C ile +100°C arasında
EPDM	-54°C ile +149°C arasında
FKM	-29°C - +204°C

İdealSu hatları, basınçlı hava, hafif hidrolik yağ sistemleri, ve daha fazlası.

Teknik özellikler

Boyut (inç)	İsimlendirilmiş basınç (psi)	Akış Hızı (gpm)
1/8 inç	3000	0.8
1/4 inç.	2700	3
3/8"	2200	6
1/2 inç.	2250	12
3/4 inç.	2000	26
1 "	1500	50
1-1/4"	1200	76
1-1/2 inç	1500	99
2 "	700	200

•Montaj Türleri: Filtrelenmiş (BSPP / NPT / SAE)
•Çalışma sıcaklığı: Seçilen mührün temelinde

Ürün Görünümü ve Boyutları

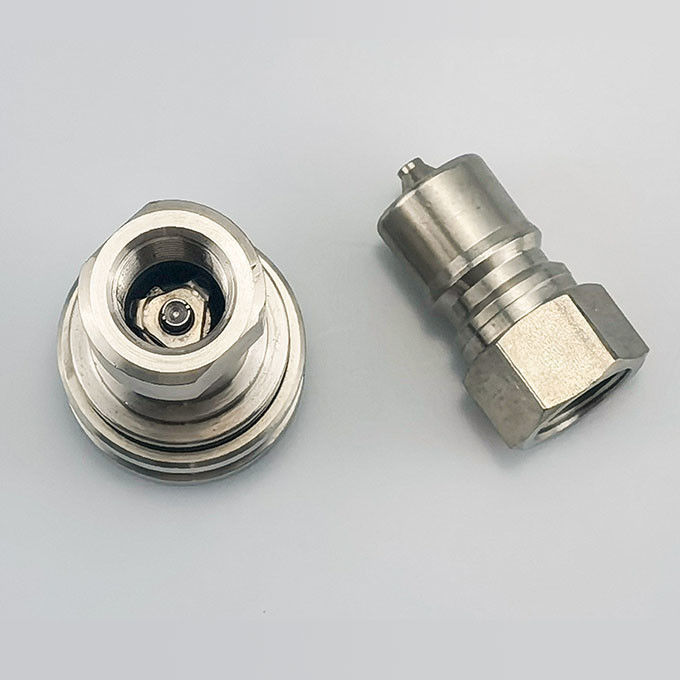

Bu bağlantı seti, basit montaj ve maliyet farkında sistem düzenleri için tasarlanmış fiş + soket özelliklerine sahiptir.

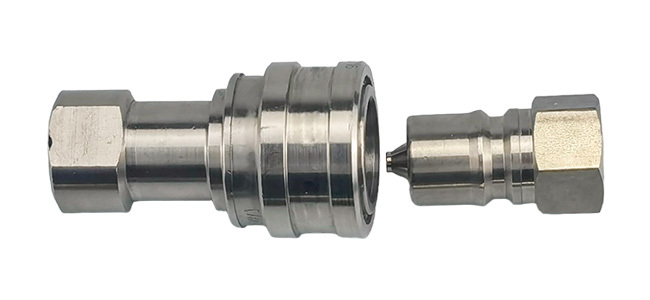

• Çeşitli ipliklerle fiş ve soket setlerini eşleştirmek

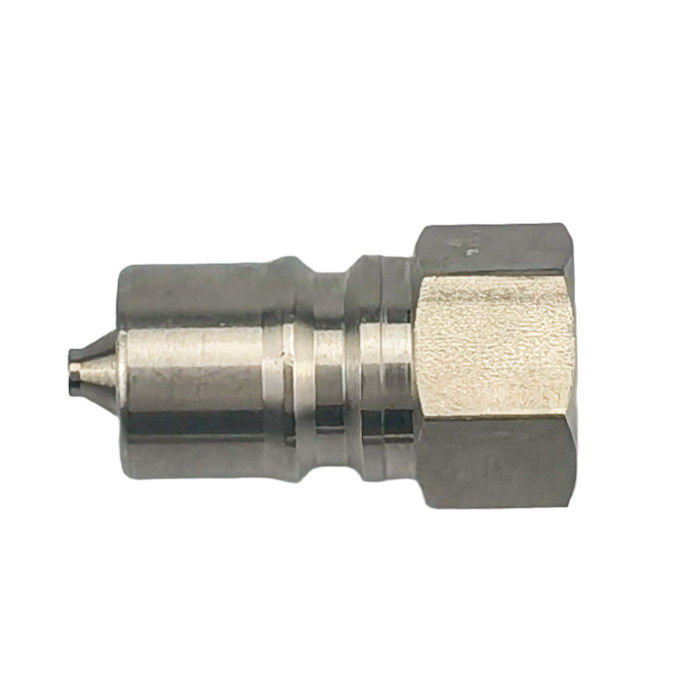

• Top kilitli yapıyı gösteren ipli fiş

Vücut Boyutu	Partner.	İp	C	D	E	HEX
1/8 inç	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 inç	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 inç.	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4 inç.	CB-P2B-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 inç.	CB-P4B-1FG	1/2-14	2.03	1.30	0.76	1.13
1/2 inç.	CB-P4B-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 inç.	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 inç.	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63

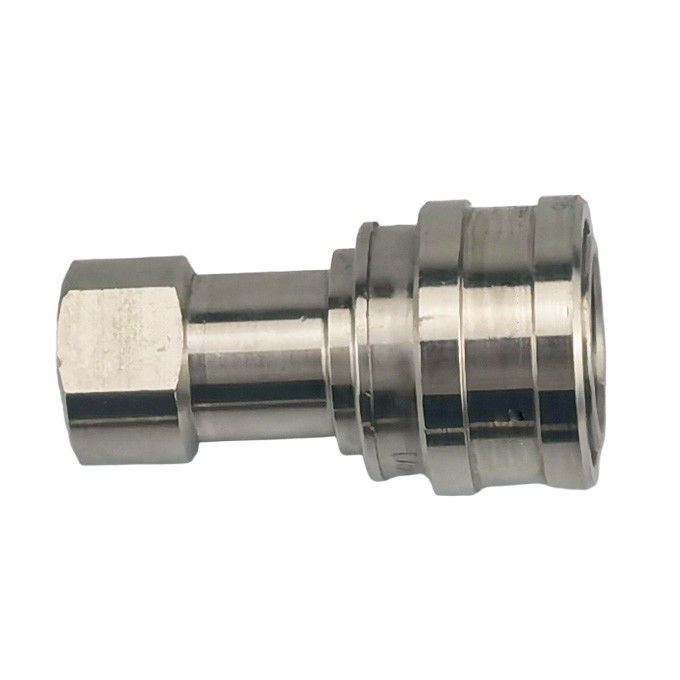

• Poppet valfini gösteren bağlantısı kesilmiş soket

Vücut Boyutu	Partner.	İp	A	B	Flats'ın Ötesinde
1/8 inç	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8 inç	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 inç.	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4 inç.	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 inç.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
1/2 inç.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
3/4 inç.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 inç.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

Uygulama Senaryoları

CB-SPB-1F, orta yüklü ve değerli hidrolik sistemler için idealdir:

• Belediye veya kiralama ekipmanlarında hidrolik sistemler

• Uygulamalı arabalardaki su veya hava hatları, HVAC devreleri

• Sıkıştırılmış hava veya kritik olmayan sıvı dağıtım hatları

• Hafif tarım aletleri veya püskürtücüler

• Bütçe ve kompaktlığa öncelik veren OEM sistemleri

Marka Karşılaştırma Uygunluğu

CB-SPB-1F, ISO 7241-B standartının tüm boyutlarına uyabilir ve:

• Parker 60 Serisi

• Daha hızlı HNV Serisi

• Aeroquip FD45

• Hansen HK Serisi

Tümünü izleDeğişim Kılavuzu

Neden CB-SPB-1F'yi seçtiniz?

Özellik	Değer
Kompakt boyut	Sınırlı tesislere kolayca uymak
Güvenilir top kilidi tasarımı	Düz bağlama/kesme döngüleri
Geniş uyumluluk	Önde gelen markalarla değiştirilebilir
Bütçe bilinçli seçimi	Ölçeklenebilir, büyük hacimli sistemler için idealdir

Ne Zaman B B Çevirisini Seçmeliyiz?

Hidrolik hattınız aşırı basınç veya çevresel stres altında çalışmıyorsa ve kompakt, uygun fiyatlı ve değiştirilebilir bir hızlı bağlantıya ihtiyacınız varsa, CB-SPB-1F en uygun olanıdır.

Hava ile çalışan aletlerde, hareketli sıvı arabalarında ve maliyet ve ayak izinin en önemli olduğu araçlarda yaygın olarak kullanılıyor.

Sistem Uygunluğu Konuşmaya Hazır mısınız?

Ekibimiz mühür seçimi, iplik montajı ve basınç uyumluluğu konusunda tavsiye verebilir.

Lütfen.Bizimle iletişime geçin.
