Name: ipli-hidrolik-hızlı-koplama-cb-sps-3fn-96
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-96
Availability: InStock

Evde > Ürünler > Hidrolik Hızlı Koplamalar >

ipli-hidrolik-hızlı-koplama-cb-sps-3fn-96

Place of Origin:

Shanghai, China

Marka adı:

Carterberg

Sertifika:

IATF16949

Model Number:

CB-SPS-3FN-96

Bizimle İletişim

Bir İndirim İste

ipli-hidrolik-hızlı-koplama-cb-sps-3fn-96

Ürün detayları

Serise:

threaded-hydraulic-quick-coupling

Size:

3/4", 1", 1-1/4"

Material:

Carbon steel with zinc

Working Pressure:

Up to 3000 psi

Rated Flow:

Up to 100 gpm

Temperature Range:

-30°C to +120°C

Application:

Mobile hydraulic systems with confined panel spaces ,Oilfield and chemical service vehicles

Interchangeable:

HANSEN FD86 Series

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Negotiation

Fiyat

Pazarlık edilebilir

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

İlişkili Ürünler

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-w6000

En İyi Fiyatı Bulun

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-fd86

En İyi Fiyatı Bulun

ipli-hidrolik-hızlı-koplama-cb-sps-3fn-96

En İyi Fiyatı Bulun

ipliklü hidrolik hızlı koplamalar-cb-sps-3fn-wa56000

En İyi Fiyatı Bulun

Bizimle İletişim

86-021-37214610

Şimdi iletişime geçin

Ürün Açıklaması

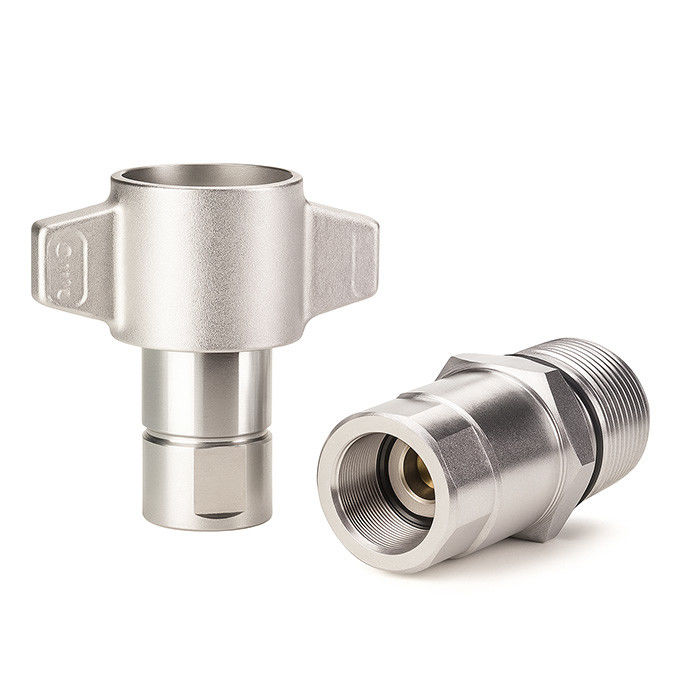

CB-SPS-3FN-96 Dişli Hidrolik Kaplin | Flanş Montaj için Carterberg Kanat-Somun Tipi

CB-SPS-3FN-96, artık basınç ve titreşim altında güvenilir bağlantı gerektiren uygulamalar için tasarlanmış, kanat tarzı dişli bir hidrolik hızlı kaplindir.Çift yönlü bir kapatma yapısı ve flanş montaj özelliği ile tasarlanan bu model, hızlı manuel bağlantı ve güvenli sabitlemenin kritik olduğu sistemler için idealdir.

Yaygın flanş standartlarıyla uyumlu olup, mobil hidrolik sistemler, petrol sahası sistemleri ve yüksek basınçlı transfer hatları için hem çok yönlülük hem de güç sunar.

Temel Özellikler

• Aletsiz kolay manuel bağlantı için kanat kolu tasarımı

• Entegre çift kapatma vanalı dişli bağlantı (akışkan kaybı yok)

• Yüksek basınçlı veya titreşimli sistemler için artık basınç bağlantı özelliği

• Panel veya bölme duvarı montajı için uygun flanş montaj arayüzü

• Üç boyutta mevcuttur: 3/4", 1" ve 1-1/4"

• Esnek kullanım için benzer profilli dişli kaplinlerle uyumlu

• Mobil veya ağır hizmet tipi hidrolik kurulumlar için uygun, titreşime dayanıklı gövde.

Teknik Özellikler

Boyut (inç)	Nominal Basınç (PSI)	Nominal Basınç (Bar)	Akış Hızı (GPM)	Sıcaklık Aralığı	Conta Malzemesi
3/4"	3.000	207	50	-30°C ila +120°C	NBR
1"	3.000	207	75	-30°C ila +120°C	NBR
1-1/4"	2.750	190	100	-30°C ila +120°C	NBR

• Malzeme: Çinko kaplı karbon çeliği

• Bağlantı Tipi: Kanat somunlu vida ile bağlama

• Conta Tipi: Çift kapatma, dahili poppet valfler

• Montaj: Flanş yüzü ile panele montaj (isteğe bağlı koruyucu toz kapakları ile)

Boyutsal Genel Bakış

Dişi (Soket)

Gövde Boyutu	PARÇA NO.	Diş	A	B	HEX
3/4"	CB-S6B-3FN-A	3/4-14	79	103	29,2
1"	CB-S8B-3FN-A	1-11 1/2	96	113	36,6
1"1/4	CB-S10B-3FN-A	1-1/4	101	132	45,2

Erkek (Fiş)

Gövde Boyutu	PARÇA NO.	Diş	C	D	HEX
3/4"	CB-P6B-3FN-A	3/4-14	79	38	33,3
1"	CB-P8B-3FN-A	1-11 1/2	90	47,5	39,6
1"1/4	CB-P10B-3FN-A	1-1/4	94	53,8	47,8

Uygulamalar

• Sınırlı panel alanına sahip mobil hidrolik sistemler

• Petrol sahası ve kimyasal servis araçları

• Artık basınca tolerans gerektiren yüksek basınçlı sistemler

• Güçlü titreşim veya şok yüklerine sahip ekipmanlar (örneğin, sondaj üniteleri, vinçler)

Neden Standart Dişli Kaplinler Yerine CB-SPS-3FN-96'yı Seçmelisiniz?

Geleneksel altıgen tarzı dişli kaplinlerle karşılaştırıldığında, 96 kanat tipi şunları sunar:

• Basınç altında daha kolay manuel sıkma/gevşetme

• Kurulum sırasında daha hızlı görsel hizalama

• Tutarlı arayüz boyutlarıyla basitleştirilmiş panel montajı

• Sık sökme gerektiren yerlerde güvenilir bağlantı
