Menşe yeri:
Çin
Marka adı:
carterberg
Sertifika:
IATF16949
Model numarası:
CB-SPL-10F

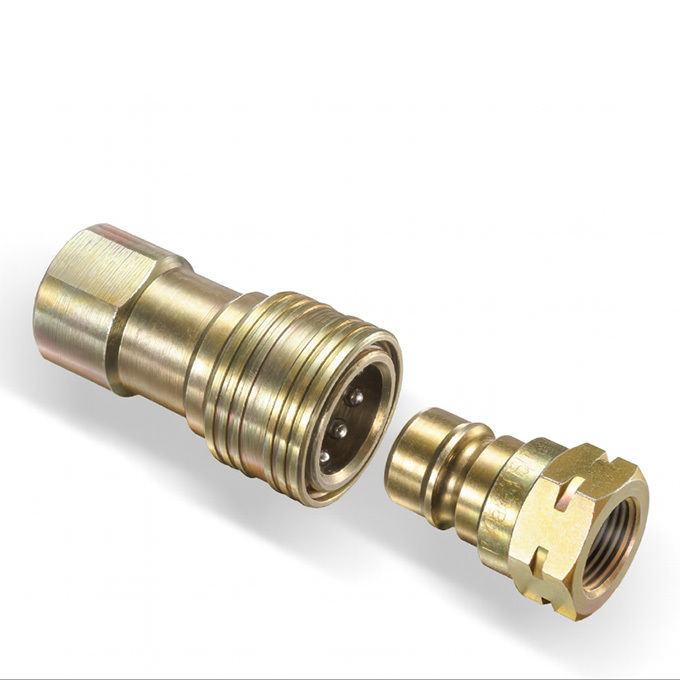

CB-SPL-10F küresel hidrolik sistemlerde sorunsuz uyum sağlayan ISO 7241-1 A tarafından belirlenen geometri standartlarına uygundur. Aşağıda boyuta göre boyut özellikleri verilmiştir:
| ISO Boyutu | Nominal Çap (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (Diş) | Ağırlık (g) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Tüm ölçümler, bağlı konumdaki soket yarısını ifade eder.
Her boyut, standart yağ viskozitesinde minimum basınç düşüşü ile basınç optimize edilmiş performans sunar. Aşağıdaki değerler, 40°C'de 30 cSt hidrolik yağına dayanmaktadır.
| ISO Boyutu | Maksimum Çalışma Basıncı (bar/psi) | Akış Hızı (Δp = 1 bar) | Sızdırma (ml) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 l/dak | 0.35 |
| 3/8” | 315 / 4565 | 10 l/dak | 1.5 |
| 1/2” | 250 / 3625 | 12.5 l/dak | 2.6 |
| 3/4” | 250 / 3625 | 20 l/dak | 8.5 |
| 1” | 200 / 2900 | 25 l/dak | 13 |
CB-SPL-10F, uygulama maruziyetine (sıcaklık, kimyasal uyumluluk, sistem basıncı) bağlı olarak malzeme ve contaların esnek bir şekilde seçilmesini sağlar.
| Bileşen | Standart Malzeme | Opsiyonel |
|---|---|---|
| Gövde / Kovan | Çinko kaplı çelik (Cr6 içermez) | İsteğe bağlı paslanmaz çelik |
| Valf | Çinko kaplı çelik | – |
| Bilyalar | Paslanmaz çelik | – |
| Yaylar | Karbon çeliği | Paslanmaz çelik |
| Contalar | NBR (nitril) | FKM (Viton) |
Sıcaklık Aralığı:
• NBR: -20°C ila +100°C
• FKM: -20°C ila +200°C
Sorgularınızı doğrudan bize gönderin.
