Place of Origin:
China
Marka adı:
carterberg
Sertifika:
IATF16949
Model Number:
CB-10116

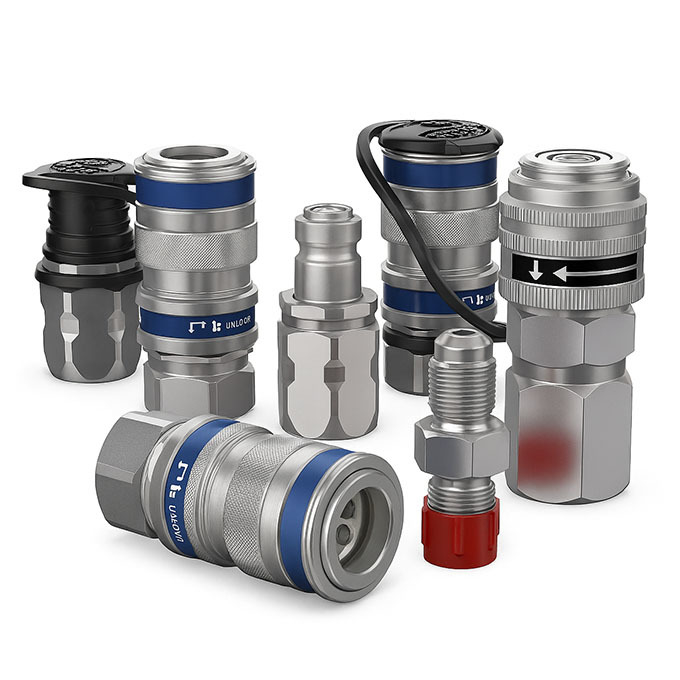

CB-10116, koroziv ortamlarda ultra yüksek basınçlı sistemlerin yüksek taleplerini karşılamak için tasarlanmış kompakt, paslanmaz çelik hidrolik hızlı bir koplama.CEJN 116 Serisi'ne tamamen uyumlu bir alternatif olarak tasarlanmıştır., bu model, mekanik güvenlik özelliklerini, damlasız işleyişi ve CEJN'nin 120 ° CMS metal mühürleme koniyi aşırı basınç altında üstün mühürleme güvenilirliği sağlamak için birleştirir.
Dönüştürücü aletler, gergi cihazları ve taşınabilir hidrolik ekipmanlar için idealdir. Başarısızlık bir seçenek olmadığında, CB-10116 yüksek dürüstlüklü bir seçimdir.
• % 100 Paslanmaz Çelik Yapı: Korozyona dayanıklı ve deniz, kimyasal ve açık deniz sistemleri de dahil olmak üzere agresif ortamlar için uygundur.
•Kompakt gövde tasarımı: Sadece 51.2 mm uzunluğunda ve 24.5 mm çapında, sıkı alan uygulamaları için mükemmel.
•CMS Metal Dükkan (120° Konus): CEJN uyumlu yüksek sıcaklık ve kimyasal dayanıklılıklı metal-metal mühürleme.
•Sızıntısız çalışma: Bağlama ve bağlantıyı kesme sırasında sıfır dökülme için tasarlanmıştır.
•Valfsız erkek çiftleyici: Akışkan yönünün dıştan düzenlendiği sistemler için optimize edilmiştir.
•Güvenlik Kilitleme Halkası: Kadın bağlayıcı, kazara bağlantı kesilmesini önlemek için mekanik bir halka içerir.
•Yüksek basınç derecesi: 150 MPa (21,750 PSI) çalışma basıncı, en az 300 MPa patlama basıncı ile.
•G 1/4" dişli bağlantı: Genel endüstriyel hidrolik arayüzlerle uyumludur.
•Standart Toz Kapakları İçerildi: Bağlantı ömrünü uzatır ve iç yüzeyleri korur.
| Parametreler | Değer |
|---|---|
| Bağlantı Tipi | G 1/4 inç dişi iplik |
| Malzeme | AISI 316 paslanmaz çelik |
| Mühür türü | CMS metal konüs mühürü (120°) |
| Mühür malzemesi | Nitril (NBR) |
| Çalışma Baskısı | 150 MPa (21,750 PSI) |
| Patlama Basıncı | ≥300 MPa |
| İsimsel akış çapı | 2.5 mm |
| Akış Hızı (Δp=1 bar) | 6 L/dakikada |
| Uzunluk | 51.2 mm |
| Dış çapı | 24.5 mm |
| Anahtar Boyutu | 22 mm |
| Sıcaklık aralığı | -30°C ile +100°C arasında |
| Valf | Erkek: Valf olmadan / Kadın: Güvenlik halka ile |
| Toz Kapakları | Standart plastik; isteğe bağlı alüminyum |
CB-10116'nın tipik basınç akış eğrisi.

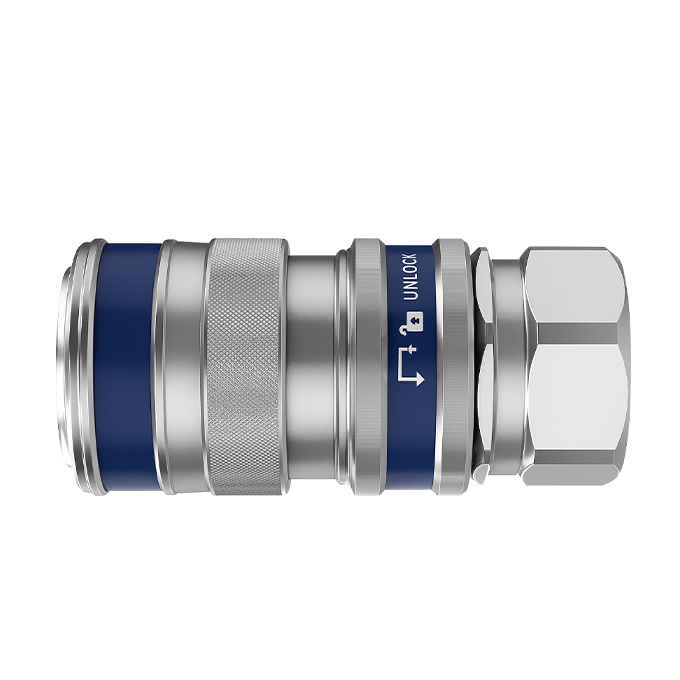

Dişi (Socket)

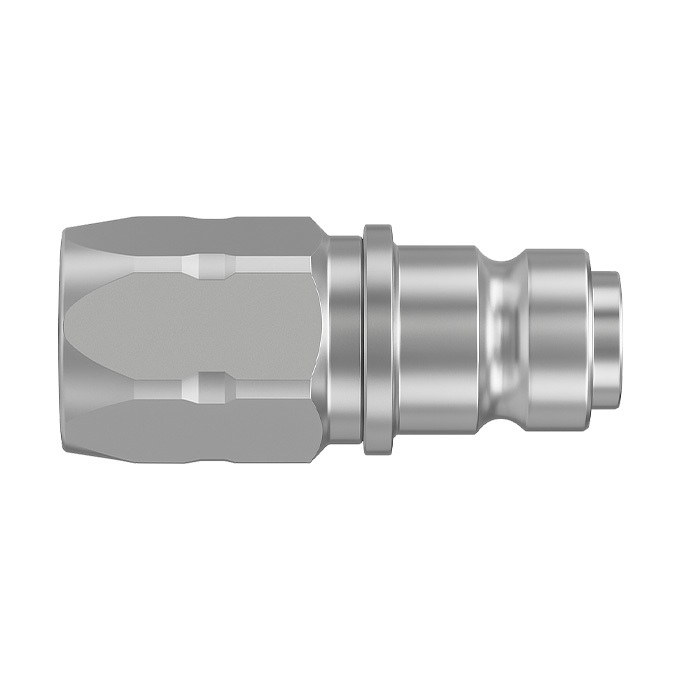

Erkek (Pluk)
• Döner Araçlar ve Hidrolik Gergeler
Sızıntısız, kompakt ve hassas bağlantıların gerekli olduğu yerlerde.
•Koroziv Çevredeki Bakım
Deniz, açık deniz ve kimyasal tesisler için uygundur.
•Taşınabilir Hidrolik Birimler
Küçük hacimli sıvı kontrolü olan yüksek basınçlı sistemler için.
CB-10116, CEJN 116 Serisi ile tamamen değiştirilebilir:
• Boyutlar ve Filter Arayüzü (G1/4")
• Sıfırlama yöntemi (CMS 120° koni)
• Basınç ve sıcaklık değerleri
• Bağlantı biçimi (valfsız erkek + güvenlik dişi)
S: CB-10116, CB-10125 veya CB-10218'den nasıl farklı?
A: CB-10116 paslanmaz çeliktir ve CMS metal mühürlüdür. CB-10125 ve 10218 tipik olarak O halka mühürlü karbon çeliklerdir.10116 daha kompakt bir tasarıma sahiptir ve erkek tarafında iç valf yoktur.
S: CB-10116 kimyasal veya deniz uygulamaları için uygun mu?
A: Evet. Tam olarak paslanmaz çelik yapısı ve sızıntısız tasarımı, koroziv ve hassas ortamlar için idealdir.
S: CB-10116 CEJN 116'yı doğrudan değiştirebilir mi?
A: Evet. Boyut ve işlevsel olarak tamamen uyumludur.
