Place of Origin:
China
Marka adı:
carterberg
Sertifika:
IATF16949
Model Number:
CB-10135
BuCB-10135Çok yüksek basınçlı, kompakt bir hızlı bağlantıdır ve yüksek basınçlı hidrolik sistemler için tasarlanmıştır300 MPa(43,500 PSI).CEJN 135 Serisi, bu bağlantı, sızıntısız performans, mekanik güvenlik ve kapalı alan hidrolik sistemlerine hızlı entegrasyon için optimize edilmiştir.
Sertleştirilmiş çelik bir gövde ve dişili yarısında güvenli bir kilit halka ile, CB-10135 kurtarma araçları, rulman çekicileri ve yüksek basınçlı test tezgahları için idealdir.
• 300 MPa çalışma basıncı: Sızıntı veya deformasyon riski olmadan aşırı basınçlı sistemler için inşa edilmiştir.
•Dökülmez tasarım: Minimal sıvı kaybı ile basınç altında güvenli bir şekilde bağlayın ve ayırın.
•CEJN 135 Karşılaştırma: CEJN 135 serisi standart bağlayıcıları ve hidrolik aletlerle tamamen uyumludur.
•Güvenlik kilitli halka: Kadın yarısında kaza sonucu bağlantı kesilmesini önlemek için mekanik bir kilit halka bulunur.
•Kompakt Boyutlar: Toplam uzunluğu 64 mm, akış çapı 2,5 mm. Sıkı kurulumlar için mükemmel.
•İpek Türü: M16x1.5, 60° konüslü mühürle döşenmiş arayüz.
•Kalıcı malzeme: Maksimum dayanıklılık için siyah yüzey finişi ile sertleştirilmiş karbon çelik.
•Akış Verimliliği: 1 bar basınç düşüşünde 4,6 l/dakikada verir.
•Anahtar Boyutu: Standart 22 mm, kolay bir şekilde monte edilebilir.
| Parametreler | Değer |
|---|---|
| Bağlantı | M16x1.5, 60° konüslü |
| Malzeme | Sertleştirilmiş karbon çelik |
| Çalışma Baskısı | 300 MPa (43.500 PSI) |
| Patlama Basıncı | ≥600 MPa |
| Akış çapı | 2.5 mm |
| Akış Hızı (Δp = 1 bar) | 4.6 L/dakikada |
| Uzunluk | 64 mm |
| Dış çapı | 30 mm |
| Sıcaklık aralığı | -20°C ila +80°C |
| Valf Mekanizmi | Dökülmemiş |
| Kilitleme mekanizması | Kadın halka kilitli |
| Mühür türü | 60° koni + NBR (standart) |
CB-10135'in tipik basınç akış eğrisi.
300 MPa basınç aralığında bile minimum basınç kaybı korunur, böylece sistem verimliliği ve güvenliği sağlanır.
Dişi (Socket)

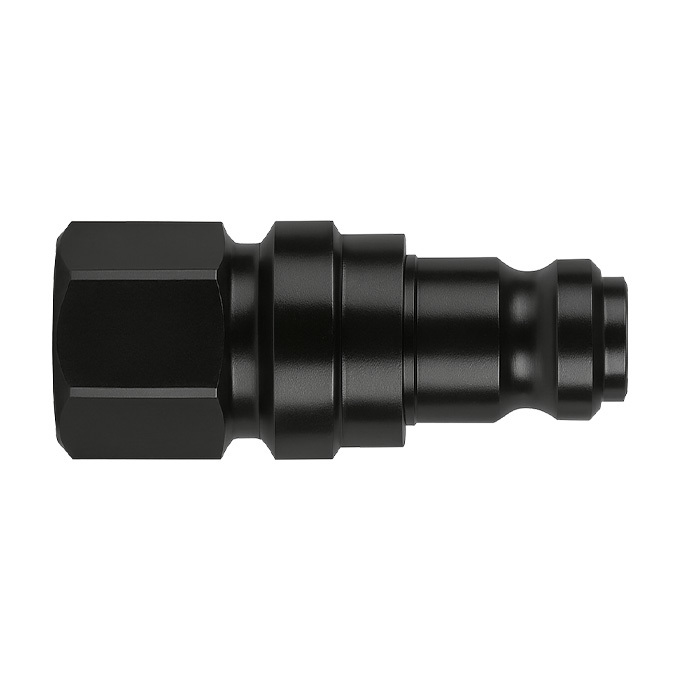

Erkek (Pluk)
• Hidrolik Çekici Sistemleri
•Kurtarıcılar ve Yayıcılar
•Ultra Yüksek Basınçlı Test Masaları
•Hassas Bakım Araçları
•Tesis dışı servis birimleri
CB-10135, CEJN 135 Serisi bağlantıları ile boyutsal ve işlevsel olarak tamamen uyumludur:
• Filme arayüzü: M16x1.5
• Aynı nominal çap ve çalışma basıncı
• Eşleşen metal mühürleme koni
• Benzer mekanik kilit güvenliği
Sorgularınızı doğrudan bize gönderin.
