Menşe yeri:
Çin
Marka adı:
carterberg
Sertifika:
IATF16949
Model numarası:
CB-Q/ZB275

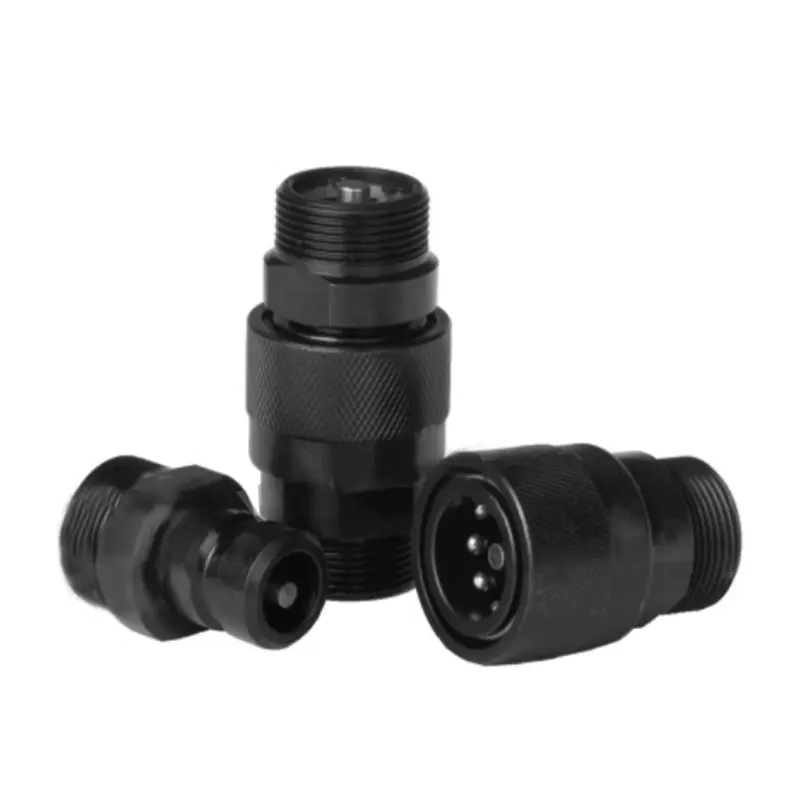

CB-Q/ZB275 Vidalı Kilitli Hidrolik Hızlı Kaplin – Düşük Basınç Uygulamaları için Manuel İtme-Çekme
CB-Q/ZB275 manuel itme-çekme vidalı kilitli hidrolik hızlı kaplin, düşük basınçlı hidrolik sistemler için hızlı ve sızdırmaz bağlantılar sağlar. Dayanıklılık için tasarlanan bu kaplin, çelik/paslanmaz çelik yapıya ve dökülmeleri önlemek için otomatik valf kapanışına sahiptir. Tarım, inşaat ve mobil ekipmanlar için ideal olan bu kaplin, orta düzeyde basınçları ve sık kullanımları destekler. Ergonomik manşon kilitleme mekanizması, çalışmayı basitleştirerek akışkan transfer uygulamalarında verimliliği artırır. Güvenilirliği ile bilinen bu kaplin, güvenlik ve performans için endüstriyel standartları karşılar.
| Gövde Boyutu(in) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*1.5 | M42*1.5 | M52*2 | M60*2 | M68*2 |
| Kod | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Çelik | 34.5 | 34.5 | 34.5 | 27.6 | 27.6 | 27.6 | 20.7 | 13.8 | 13.8 |
| Paslanmaz Çelik | 13.8 | 13.8 | 10.4 | 10.4 | 7 | 7 | 7 | 7 | 7 |
| Sıcaklık Aralığı(NBR) | -20℃ ~ +100℃ | ||||||||
| PARÇA No. | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| CB-Q/ZB275-DN6T-SP | 67 | 44 | 40 | 18 | 28 | 13 | 19 | 19 | M16*1.5 M14*1.5 |
| CB-Q/ZB275-DN8T-SP | 69 | 46 | 41 | 19 | 30 | 16 | 22 | 22 | M22*1.5 M18*1.5 |
| CB-Q/ZB275-DN10T-SP | 78 | 52 | 46 | 22 | 35 | 19 | 27 | 27 | M27*1.5 |
| CB-Q/ZB275-DN15T-SP | 87 | 56 | 52.5 | 24 | 39.5 | 22 | 30 | 30 | M30*1.5 |
| CB-Q/ZB275-DN20T-SP | 97 | 65 | 58.5 | 29 | 48 | 28 | 36 | 36 | M36*2 |
| CB-Q/ZB275-DN25T-SP | 109 | 73 | 65.5 | 31 | 55 | 35 | 46 | 46 | M42*2 |
| CB-Q/ZB275-DN32T-SP | 129 | 84 | 79 | 36 | 64.5 | 32 | 55 | 55 | M52*2 |
| CB-Q/ZB275-DN40T-SP | 145 | 93 | 89.5 | 39.5 | 78 | 51 | 65 | 65 | M60*2 |
| CB-Q/ZB275-DN50T-SP | 156 | 99 | 96.5 | 41 | 82 | 55 | 70 | 70 | M68*2 |
