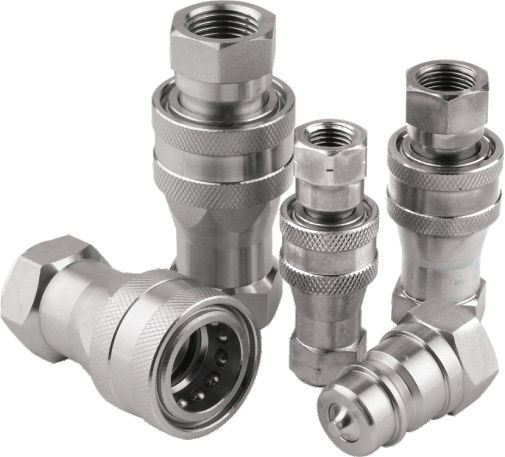

CB-SPM-10F Paslanmaz Çelik Hidrolik Hızlı Kaplin (1" Dişi Yarım, ISO 7241-A)
CB-SPM-10F, ISO 7241-A uluslararası standardına göre tasarlanmış ve üretilmiş 1 inç dişi hidrolik hızlı kaplindir.Paslanmaz çelik gövde (SUS304 veya SUS316) ve bir poppet tipi kapatma valfi ile üretilmiş olup, yüksek basınçlı hidrolik sistemlerde güvenilir ve sızdırmaz bir bağlantı sağlar.
Bu model, performans, uyumluluk ve servis kolaylığının önemli olduğu mobil ekipmanlarda, OEM hidrolik devrelerinde ve aşındırıcı ortamlarda yaygın olarak kullanılmaktadır.
Tüm ISO 7241-A kaplin serisini mi arıyorsunuz?
Temel Özellikler
• Standartlaştırılmış Uyum – Parker 6600, Faster ANV, Aeroquip 5600 ve Hansen HA serileri ile değiştirilebilir.
• Sağlam Valf Tasarımı – Dahili poppet valf mekanizması, bağlantı kesilirken otomatik kapanma sağlar.
• Korozyon Direnci – Zorlu uygulamalar için ideal olan SUS304 veya SUS316 paslanmaz çelik mevcuttur.
• Yüksek Akış 1” Boyutu – 1” hidrolik sistemlerde daha büyük hacimleri ve basınç seviyelerini yönetir.
• Çoklu Diş Seçenekleri – Talep üzerine G (BSP), NPT ve BSPP dişleri mevcuttur.
• Conta Seçenekleri – Standart NBR contalar, isteğe bağlı olarak FKM (Viton) veya EPDM ile.

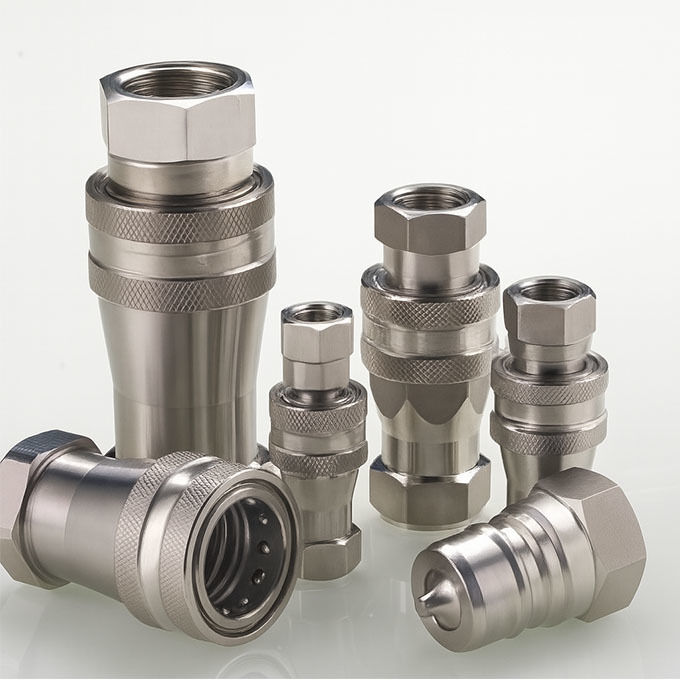

Teknik Yapı

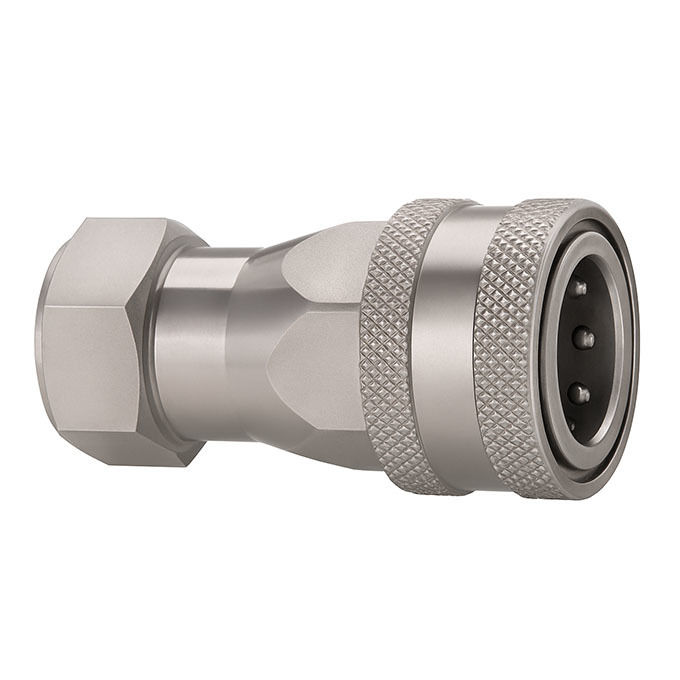

CB-SPM-10F, manuel bağlantı ve bağlantı kesme için entegre tırtıllı bir manşona sahip bir dişi soket gövdesine sahiptir. İç kısımda, bir yaylı poppet valf, ayrılma sırasında sıvı kaybını ve kontaminasyonu önlemek için güvenli bir kapanma sağlar.
Bu model, 3000 PSI'ye kadar çalışma basınçlarını destekler (sistem boyutuna bağlı olarak) ve hızlı bakım ve düşük arıza süresi gerektiren hem statik hem de mobil sistemler için uygundur.
Boyutlara Genel Bakış
Dişi (Soket)
| Gövde Boyutu |
PARÇA NO. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

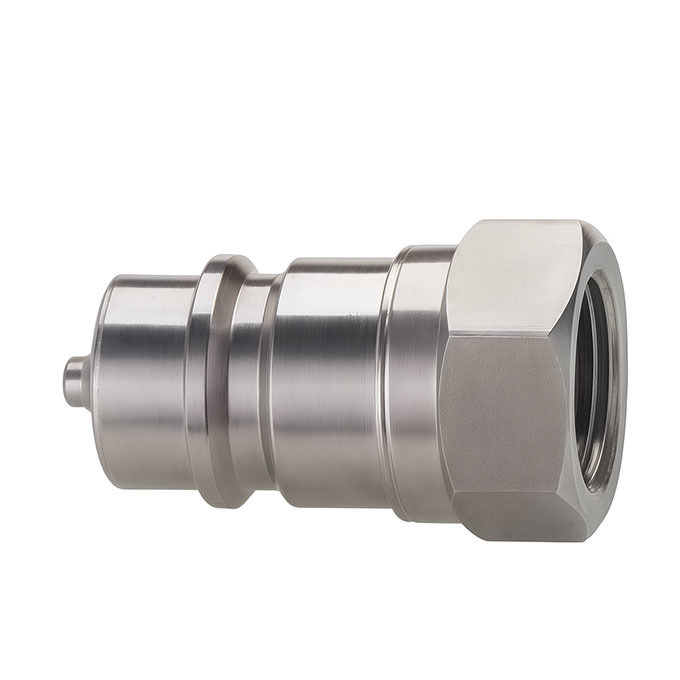

Erkek (Fiş)
| Gövde Boyutu |
PARÇA NO. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Malzeme ve Conta Seçim Kılavuzu
SUS304 – Uygun maliyetli korozyon koruması
SUS316 – Deniz suyu, kimyasallar ve aşırı hava koşullarına karşı gelişmiş direnç
Contalar:
• NBR: Genel amaçlı hidrolik yağlar
• FKM (Viton): Yüksek sıcaklık, sentetik sıvılar
• EPDM: Su-glikol, fosfat ester sistemleri
Bu kombinasyonlar, mühendislerin CB-SPM-10F'yi açık deniz, tarım veya madencilik gibi belirli ortamlar için yapılandırmasına olanak tanır.
Uyumluluk Tablosu
| Carterberg Modeli |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Mevcut kaplinleri değiştirirken diş uyumluluğunu ve sızdırmazlık konfigürasyonunu sağlayın.
Uygulamalar
• Ekskavatörler ve tekerlekli yükleyiciler
• Ormancılık ataşmanları
• Yeraltı madencilik makineleri
• Hidrolik güç üniteleri
• Tarım ilaçlama makineleri
Bu model genellikle, sağlam, servis dostu ve markalar arasında uyumlu küresel bir standart kapline ihtiyaç duyan bakım teknisyenleri ve OEM mühendisleri tarafından seçilir.
Sıkça Sorulan Sorular (SSS)
S: CB-SPM-10F, Parker 6600 Serisi ile uyumlu mudur?
C: Evet. Valf yapısı ve kilitleme eylemi dahil olmak üzere boyutları ve fonksiyonel performansı eşleşir.
S: SUS304 ve SUS316 versiyonları arasındaki fark nedir?
C: SUS316, deniz, kimyasal veya dış mekan maruziyetinde kullanım için daha yüksek korozyon direnci sağlar.
S: Hangi contayı kullanmalıyım?
C: NBR çoğu sisteme uygundur; daha yüksek sıcaklıklar için FKM veya su bazlı sıvılar için EPDM kullanın.
