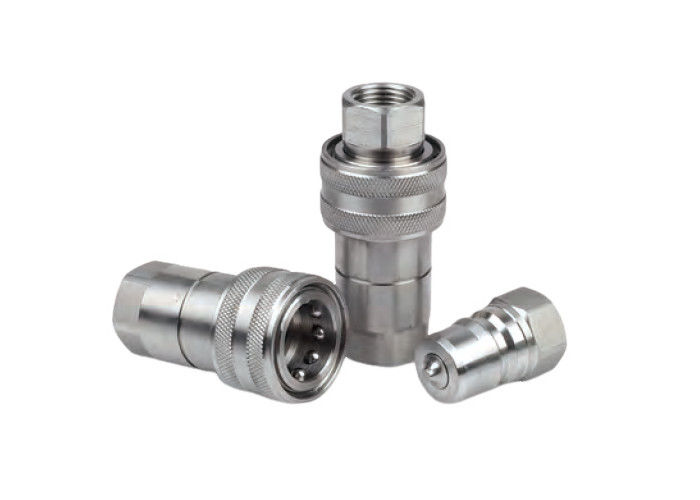

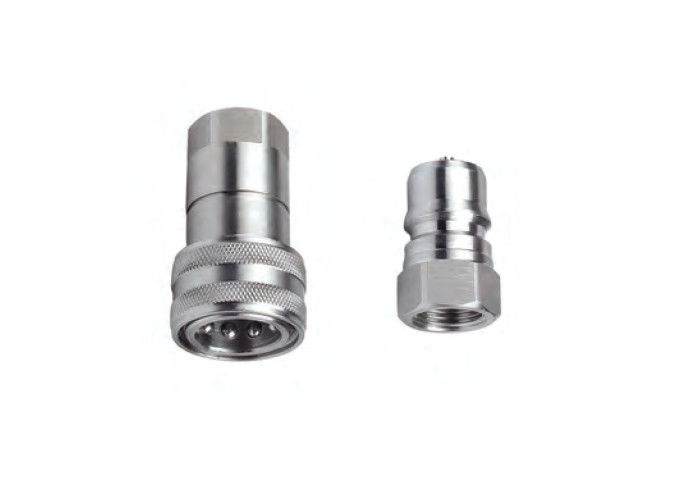

316 paslanmaz çelik kapalı tip hidrolik hızlı çiftleyici 1/2 '' CB-1 Serisi

1/2' CB-1 Serisi paslanmaz çelik 316 kapalı tip hidrolik hızlı bağlantı

Belge taşıyıcıda neden sıvı bağlantısı kullanılır?

Özellikleri

1. Popet valfleri, akışı hızlı tutmak için nominal çalışma basıncı içinde eşleştirildiğinde otomatik olarak açılır.
2. Kritik parçalar dayanıklılık için sertleştirilir.
3. PARKER 60 Serisi, FASTER HNV Serisi AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.

CB-SPL-1FG / CB-SPM-1FG, inşaat ekipmanlarında, hidrolik uygulamalarda kullanılır.Bu Çift Kapatma Koplamalar, ekipmanların çalıştırılması veya bakımı için sıvı transfer hatlarının bağlanması ve bağlanmaması gereken her yerde bulunabilir., ve sıvı kaybı istenmez.

Standart Malzemeler

• Bakır, çinko kaplamalı çelik, paslanmaz çelik
• Mühürler: NBR, Viton, EPDM

1. Vücut Boyutu	Partner.	İp	A	B	Flats'ın Ötesinde
   1/8 inç	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 inç	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4 inç.	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   1/4 inç.	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2 inç.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   1/2 inç.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 inç.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 inç.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Vücut Boyutu	Partner.	İp	C	D	E	HEX
   1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4 inç.	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4 inç.	CB-P2S-1FN	1 / 4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2 inç.	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   1/2 inç.	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 inç.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 inç.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
