Menşe yeri:
Çin
Marka adı:
carterberg
Sertifika:
IATF16949
Model numarası:
CB-SPL-10F
BuCB-SPL-10F hidrolik hızlı bağlantıYaratılışın tüm şartlarına uygun olarak tasarlanmıştır.ISO 7241-1 AUluslararası standart, modern hidrolik sistemlerde sıvı bağlantısı için güvenli ve yüksek performanslı bir çözüm sunuyor.Güçlü çinko kaplamalı çelik gövde ile tasarlanmış ve bir top kilitleme mekanizması ve çift kapalı vanallar ile donatılmıştır., bu serininGüvenli, sızıntısız bağlantı kesimiZorlu koşullarda.
Çapraz kanıtlanmıştarım makineleri, kamu işleri ekipmanları ve endüstriyel hidrolik devreler, CB-SPL-10F gibi küresel olarak tanınan çiftleştiricilerin güvenilir bir yerini alır.Hansen H-15000, Parker 6600 ve Faster ANV.
| ISO Boyutu | Nominal çapı (mm) | Maksimum çalışma basıncı (bar/psi) | Akış Hızı @ ∆p 1 bar (l/min) | Çökme (ml) | Filtreler Seçenekleri | Sıcaklık aralığı (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C - +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C - +100°C / +200°C |
| 1/2 ′′ | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C - +100°C / +200°C |
| 3/4 ′′ | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C - +100°C / +200°C |
| 1 ¢ | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C - +100°C / +200°C |

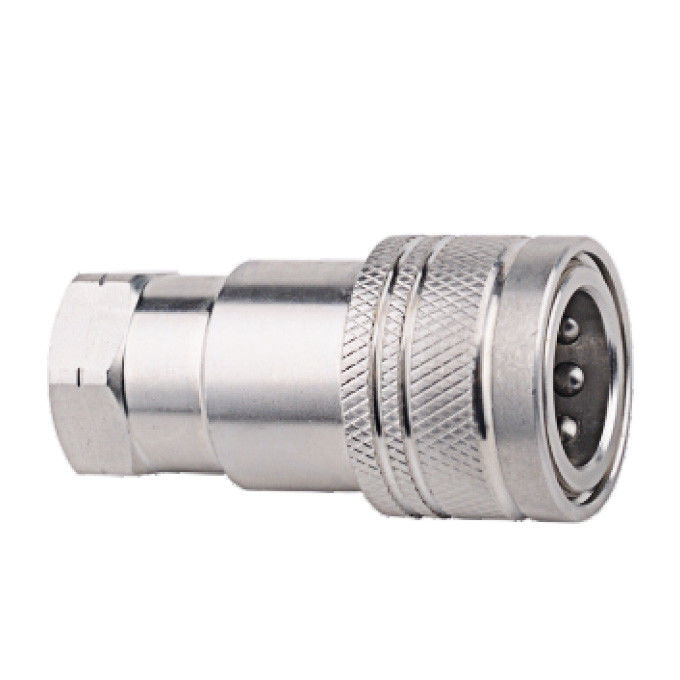

Dişi (Socket)
| Vücut Boyutu | Partner. | LS | Φ D | HS | A | T |
| 1/4 inç. | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2 inç. | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 inç. | CB-S6L-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| 1 " | CB-S8L-10F | 99.5 | 53 | 41*6 | 21 | G1 NPT1 |
| 1-1/4 | CB-S10L-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12L-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

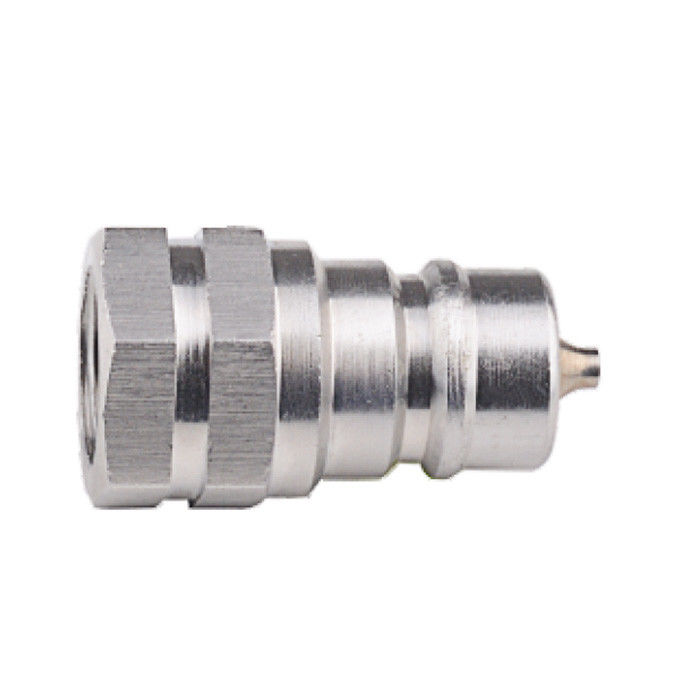

Erkek (Pluk)
| Vücut Boyutu | Partner. | LP | C | HP | A | T |
| 1/4 inç. | CB-P2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2 inç. | CB-P4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 inç. | CB-P6L-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| 1 " | CB-P8L-10F | 65.5 | 35 | 41*6 | 21 | G1 NPT1 |
| 1-1/4 | CB-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

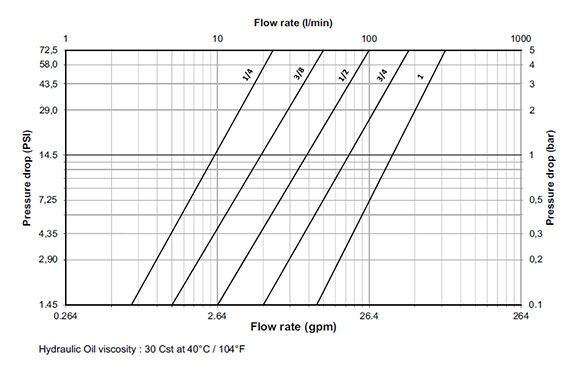

CB-SPL-10F basınç düşüş eğrileriISO 7241-A standardı koşullarına dayanmaktadır ve 40°C'de 30 cSt hidrolik yağ kullanmaktadır.
Tam boyutlu akış hızı eğrileri, boyutlu CAD çizimleri ve sıvı kaybı karşılaştırmaları için,CB-SPL-10F teknik detay sayfasını ziyaret edin..
| Carterberg modeli | Parker. | Daha hızlı. | Aeroquip | Hansen |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
Valf geometrisinin ve markalar arası uyumluluğun ayrıntılı bir ayrımı için,CB-SPL-10F değişim ve yedekleme kılavuzunu inceleyin.
