Menşe yeri:
Çin
Marka adı:
carterberg
Sertifika:
IATF16949
Model numarası:
CB-SP-10M-3

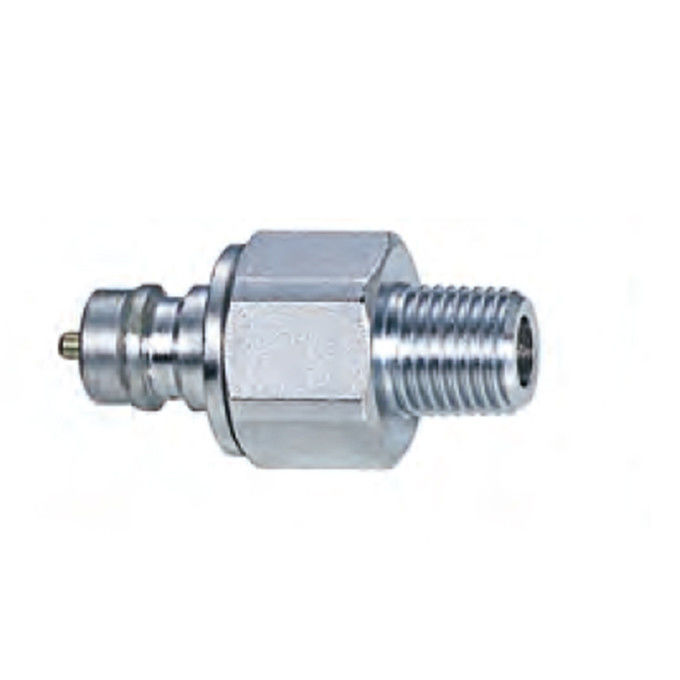

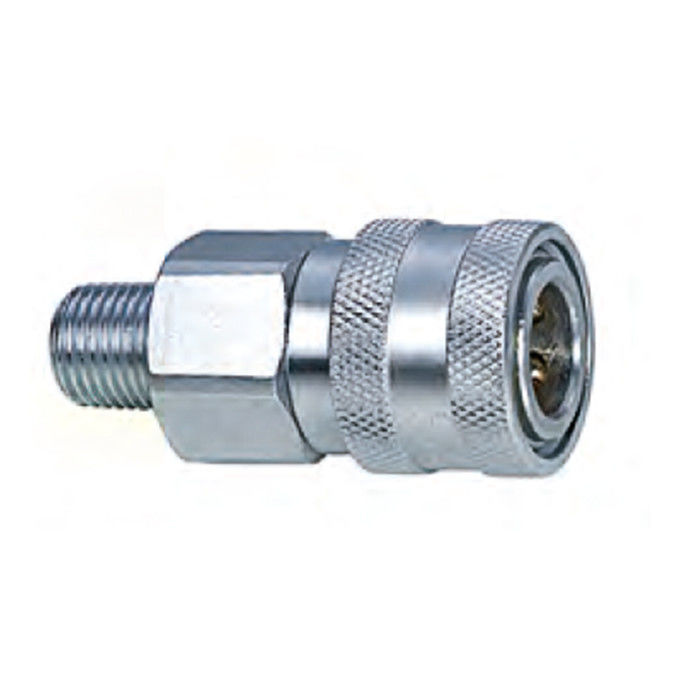

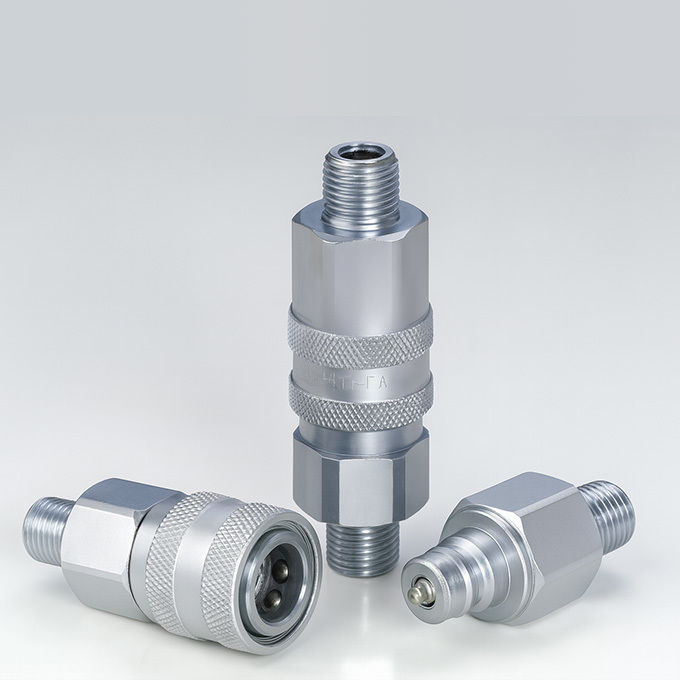

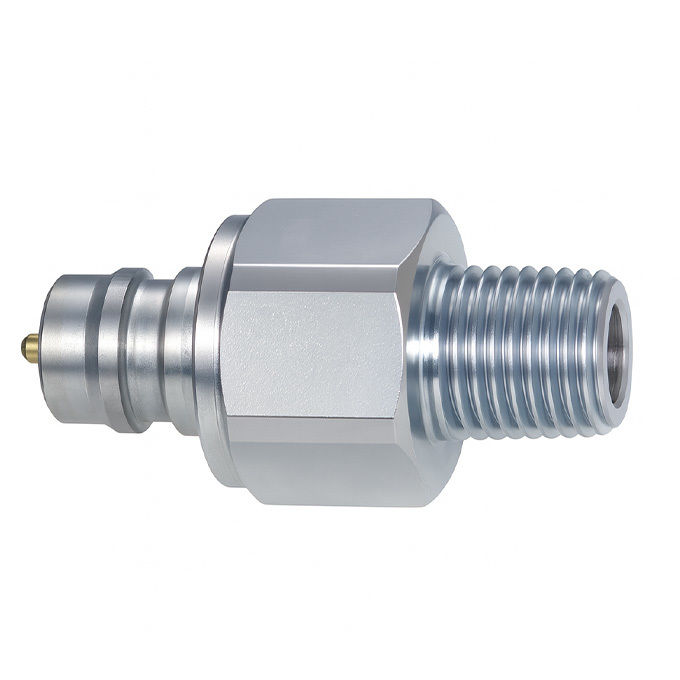

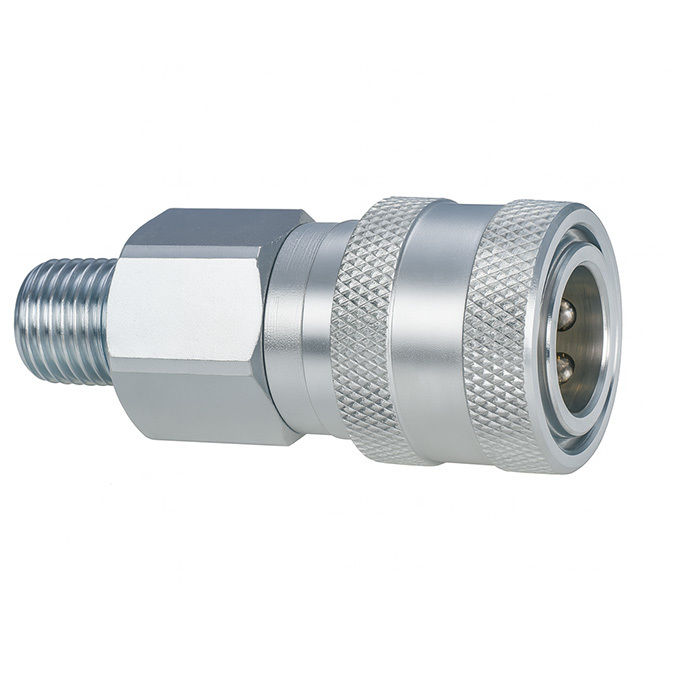

CB-SP-10M-3 genel amaçlı ve zorlu endüstriyel uygulamalar için tasarlanmış yüksek performanslı bir ISO 7241-A hidrolik hızlı bağlantı elemanıdır. Sertleştirilmiş karbon çeliğinden üretilmiştir ve özellikle aşırı korozyon direncinin birincil endişe olmadığı durumlarda, paslanmaz çelik varyantlarına güvenilir ve ekonomik bir alternatif sunar.İster ağır ekipmanlar kullanıyor, ister inşaat hidroliğini yönetiyor veya mobil makineler donatıyor olun, bu bağlantı elemanı güç, basitlik ve uyumluluk sunar.
Temel Özellikler ve Avantajlar
– Parker 6600, Faster ANV, Aeroquip 5600 ve Hansen HA 15000 serileri ile tamamen değiştirilebilir•
Standart Conta: NBR – Aşınma direnci için yüzeyi sertleştirilmiş bileşenlerle yüksek mekanik dayanıklılık•
Standart Conta: NBR – Bağlantı kesme sırasında sıvı dökülmesini en aza indirir ve hat bütünlüğünü korur•
Standart Conta: NBR – Titreşim altında bile güvenli bağlantı•
Standart Conta: NBR – Kurulumu ve hızlı bakımı kolaylaştırır•
Standart Conta: NBR – Yüksek basınçlı hidrolik sistemler için uygundur•
Standart Conta: NBR – -20°C ila +120°C arasında çalışan mineral yağlar ve genel hidrolik sıvıları için idealdirTeknik Özellikler
| Nominal Basınç (PSI) | Nominal Akış (GPM) | Sıcaklık Aralığı | Conta Malzemesi | NBR (standart) |
|---|---|---|---|---|
| NPT1/4 | 3 | S | NBR | Boyutlandırma Genel Bakış |
| NPT3/8 | 12 | S | NBR | Boyutlandırma Genel Bakış |
| NPT1/2 | 12 | -20°C ila +120°C | NBR | Boyutlandırma Genel Bakış |
| NPT3/4 | 28 | 36 | NBR | Boyutlandırma Genel Bakış |
Gövde Boyutu
| PARTNO. | LP | Φ | D HEX1 | A | T | 1/4" |
| CB- | S-10F-379 | 26 | 22 | 13 | ZG | 1NPT1/4 3/8" |
| CB- | S-10F-379 | 31.5 | 27 | 16 | ZG | 1NPT3/8 1/2" |
| CB- | S-10F-379 | 29 | 27 | 16 | ZG | 1NPT1/2 3/4" |
| CB- | S-10F-379 | 48 | 36 | 41 | ZG | 1NPT3/4 1" |
| CB- | S-10F-379 | 56 | 41 | 21 | ZG | 1NPT1 Tipik Uygulamalar |
Gövde Boyutu
| PARTNO. | LP | d | C | HEX | 2S | T | 1/4" |
| CB- | P8S-10F-379 | 11.8 | 15.2 | 22 | 13 | ZG | 1NPT1/4 3/8" |
| CB- | P8S-10F-379 | 17.3 | 21.4 | 27 | 16 | ZG | 1NPT3/8 1/2" |
| CB- | P8S-10F-379 | 20.5 | 27 | 16 | 16 | ZG | 1NPT1/2 3/4" |
| CB- | P8S-10F-379 | 29 | 28 | 36 | 41 | ZG | 1NPT3/4 1" |
| CB- | P8S-10F-379 | 34.3 | 36 | 41 | 21 | ZG | 1NPT1 Tipik Uygulamalar |
Zorlu, aşındırıcı olmayan ortamlar için bir hidrolik hızlı bağlantı elemanı arıyorsanız, karbon çeliği güç ve maliyet verimliliği açısından açık avantajlar sunar.
Özellik
| CB-SP-10M-3 (Karbon Çeliği) | CB-SPM-10F-A / CB-SPL-10F (316 SS) | Malzeme |
|---|---|---|
| Sertleştirilmiş Karbon Çeliği | 316 Paslanmaz Çelik | Korozyon Direnci |
| Orta (deniz/kimyasal için değil) | Mükemmel (deniz, kimyasal, CIP) | Sıcaklık Derecesi |
| 120°C'ye kadar | 200°C'ye kadar (Viton conta) | Basınç Derecesi |
| 5000 PSI'ye kadar | 4565 PSI'ye kadar | Conta Malzemesi |
| NBR (standart) | Viton® (standart) | Maliyet Verimliliği |
| Yüksek | Daha yüksek maliyet | İdeal Kullanım |
| Genel hidrolik, inşaat, çiftlik | Açık deniz, gıda sınıfı, kimyasal sistemler | Sıkça Sorulan Sorular (SSS) |
