Menşe yeri:
Çin
Marka adı:
carterberg
Sertifika:
IATF16949
Model numarası:
CB-ISOA

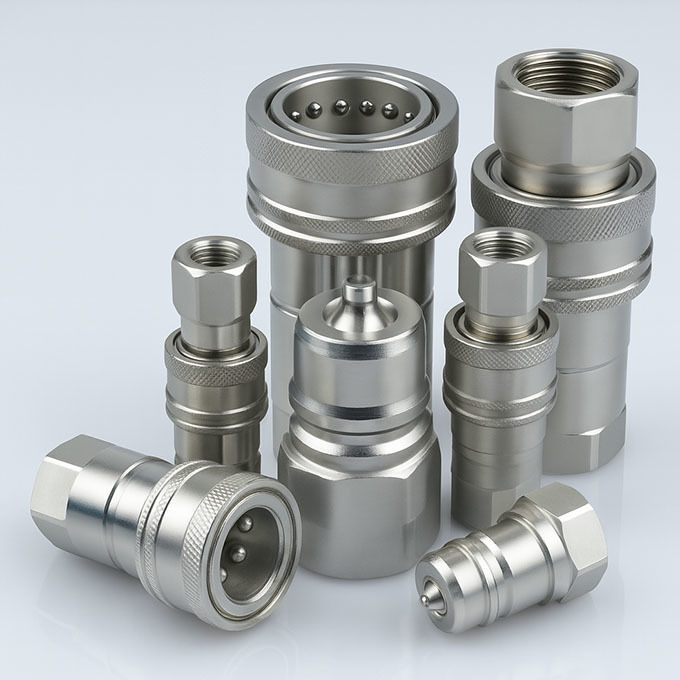

Zorlu hidrolik sistemlerde esneklik için tasarlanmış.CB-ISOA hızlı bağlayıcı, basınç dürtüleri ve darbe yüklerine üstün direnç için geliştirilmiş bir valf tasarımına sahip bir karbon çelik ISO 7241-A tipi bir bağlayıcıdır..
Hidrolik güvenilirliğin ve çarpma toleransının gerekli olduğu ağır görevli ekipmanlarda standart ISO-A armatürlerine yüksek performanslı bir alternatif olarak hizmet eder.
• Poppet valf tasarımının geliştirilmesi
Basınç artışlarından kaynaklanan performans kaybını azaltır ve dalgalanma hidrolik yükler altında istikrarlı akış sağlar.
•Çifte kapalı valf yapısı
Temiz ve güvenli devreyi korurken bağlantıyı keserken sıvı sızıntısının asgari seviyesini sağlar.
•Hızlı top kilitleme mekanizması
titreşim altında güvenilir, mobil veya yüksek etki sistemlerinde bile erkek ve kadın yarılarını güvenli bir şekilde kilitler.
•Karbon çelikten kromlu gövde
Ucu önemli ölçüde etkilemeden yüzey sertliğini ve çizik direncini arttırır.
•Standart mühür: NBR
120 °C'ye kadar yağ bazlı sistemler için uygundur; genişletilmiş sıcaklık direnci için isteğe bağlı Viton mühürleri mevcuttur.
•ISO 7241-A'nın tam değişimi
Parker 6600, Faster ANV, Aeroquip 5600 ve Hansen HA 15000 Serisi ile uyumludur.
| Parametreler | Değer |
|---|---|
| Vücut boyutları | 1/4", 3/8", 1/2", 3/4", 1" |
| Maksimum çalışma basıncı | 5000 ila 3000 PSI (büyüklüğüne göre değişir) |
| Akış Hızı | 3 ila 50 GPM |
| Sıcaklık aralığı | -20°C - +120°C |
| Mühür malzemesi | NBR (standart), Viton (iletilmez) |
| Valf tipi | Daha iyi dürtü emiciyle kukla |
| Malzeme | Chrome kaplamalı karbon çelik |

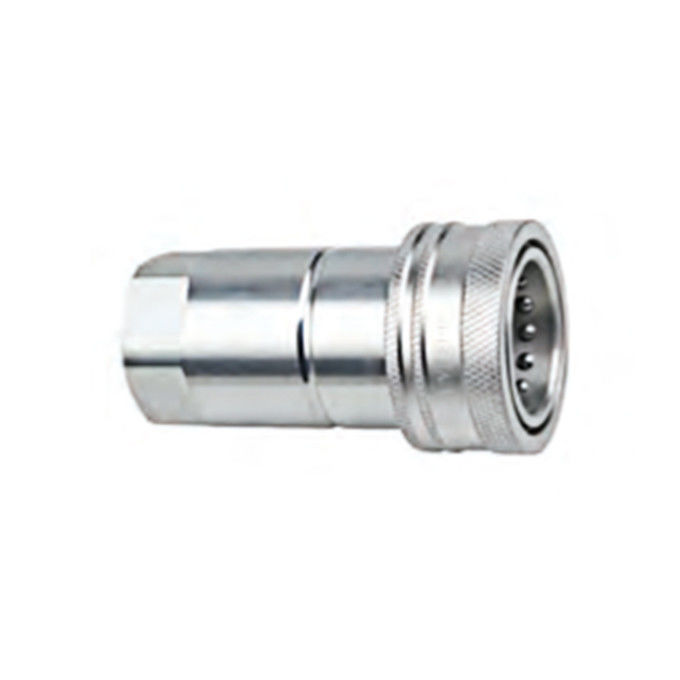

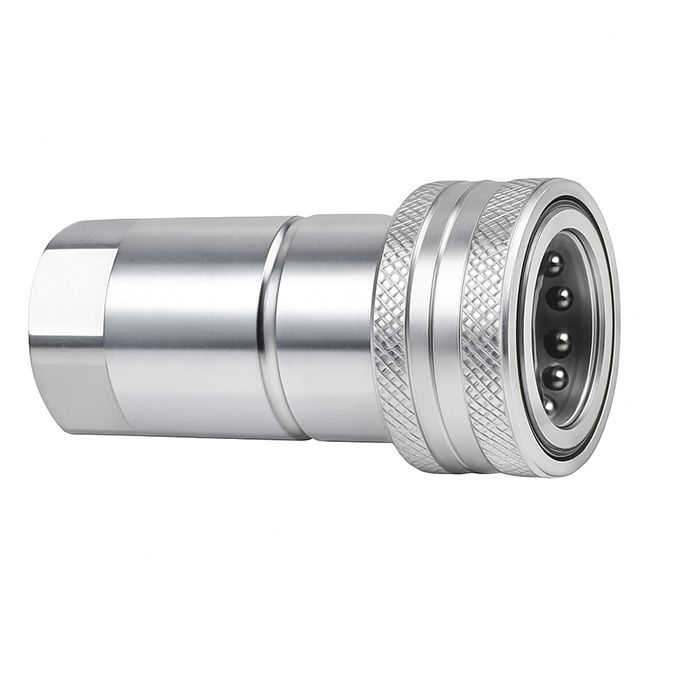

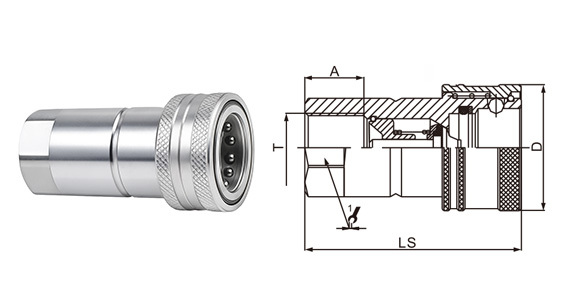

Dişi (Socket)
| Vücut Boyutu | Partner. | LS | Φ D | HS | A | T |
| 1/4 inç. | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2 inç. | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 inç. | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

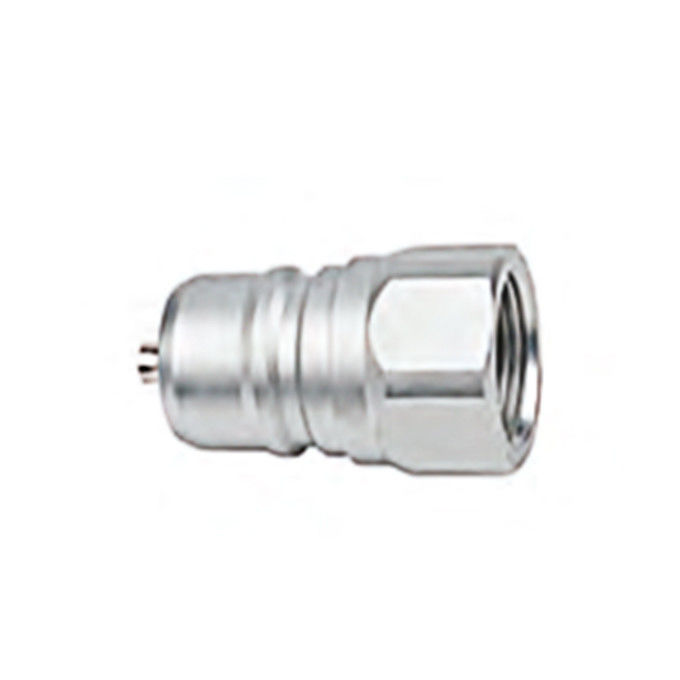

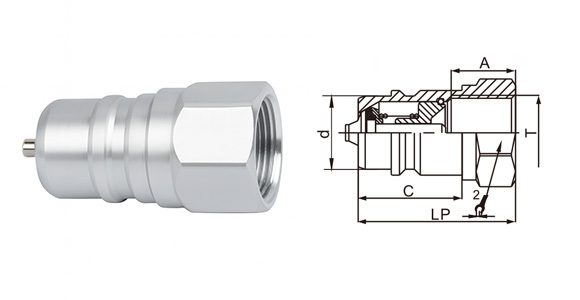

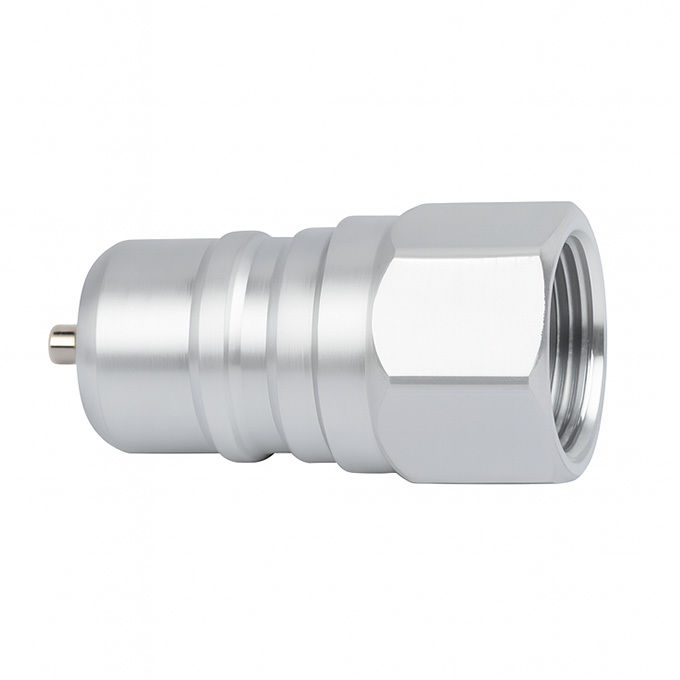

Erkek (Pluk)
| Vücut Boyutu | Partner. | LP | d | C | HP | A | T |
| 1/4 inç. | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2 inç. | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 inç. | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Referans görüntüsünden alınan grafiği kullanın, sorumluluktan vazgeçme: Test sıvısı: Yağ-200 SUS. Gösterilen eğri LSQ-ISOA serisi için temsil edicidir.
Neden CB-SP-10M-3 gibi standart karbon çelik ISO-A armatürlerine karşı CB-ISOA'yı seçtiniz?
| Karşılaştırma Yönü | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Valf tasarımı | Geliştirilmiş kukla (sıkıntıya dayanıklı) | Standart kukla |
| Yüzey Kaplama | Kromozlanmış | Çinko kaplama |
| Akış istikrarı | İmpuls altında daha yüksek | Orta derecede |
| Fiyat Noktası | Biraz daha yüksek. | Daha uygun maliyetli |
| En iyisi | Yüksek yüklü, çarpma eğilimli sistemler | Genel hidrolik kullanım |
Teklif veya Teknik Veri Sayfası isteyin
Uygulamanız için doğru ISO-A bağlantısını seçmek için yardıma ihtiyacınız var mı?Ekibimizle iletişime geçin.Detaylı ürün özellikleri, akış çizelgeleri veya CAD dosyaları almak için.
