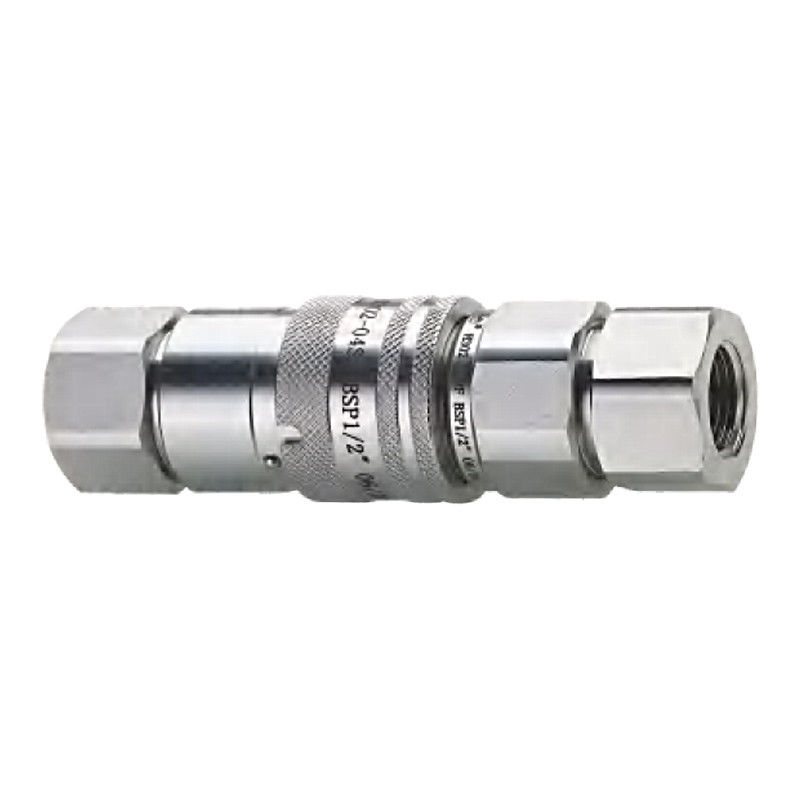

CB-SP-6FN Düz yüzlü hidrolik hızlı çiftleyici
Zor İşler İçin Tasarlanmıştır
CB-SP-6FN, inşaat, demiryolu bakımı ve madencilik gibi zorlu ortamlarda kullanılmak üzere tasarlanmış ISO 16028 uyumlu düz yüzlü hidrolik hızlı bir çiftleyici.Sıvı kaybını en aza indirmek, kirliliğe direnmek ve sık bağlantı döngüsüne dayanmak için inşa edilmiştir.
Eğer hidrolik sisteminizin temiz kırılma performansına ihtiyacı varsa, CB-SP-6FN seçmeli iplik türleri, mühürleme malzemeleri,ve kazara bağlantı kesilmesini önlemeye yardımcı olan bir yapı.
Onu Farklı Kılan Nedir
•Düz yüzlü valf tasarımı
Boşaltma yok, karışıklık yok.Valf, bağlantısı kesildiğinde kapalı kalır ve sadece tam bağlantı sırasında açılır. Hem yağ kaybı hem de hava girişini en aza indirgenir.
•Döner Kollu Kilit
Bağlandıktan sonra, kilit açmak için kolunu döndürün.Bu, titreşimden veya sürüklenmekten kaynaklanan istenmeyen bağlantı kesilmesini önlemeye yardımcı olur ve vana içini kirden korur.
•Indüksiyonla sertleştirilmiş bileşenler
Valf koltukları ve kilitleme parçaları dayanıklılık için ısı ile tedavi edilir.Yüksek frekanslı çalışmasında bile aşınma azdır.
•Çinko kaplamalı karbon çelik gövde
Gerçek dünyadaki aşınma için yapılmış.Fırsatlı QPQ yüzey tedavisi veya paslanmaz çelik koroziv ortamlar için kullanılabilir.
•Değiştirilebilir tasarım
Diğer ISO 16028 çiftleyici ile tamamen uyumludur. 1/4 "den 2 "ye kadar standart boyutlar mevcuttur.
• Düz Yüzle Kukla: Neden Önemli?
Geleneksel kukla biçimindeki çiftleştiricilerle karşılaştırıldığında, CB-SP-6FN gibi düz yüzlü tasarımlar sıvı kaybını ve hava dahilini önemli ölçüde azaltır.Bu, özellikle mobil servis araçları, kimyasal transfer veya saha bakım ekipmanları gibi temiz kritik uygulamalarda önemlidir.

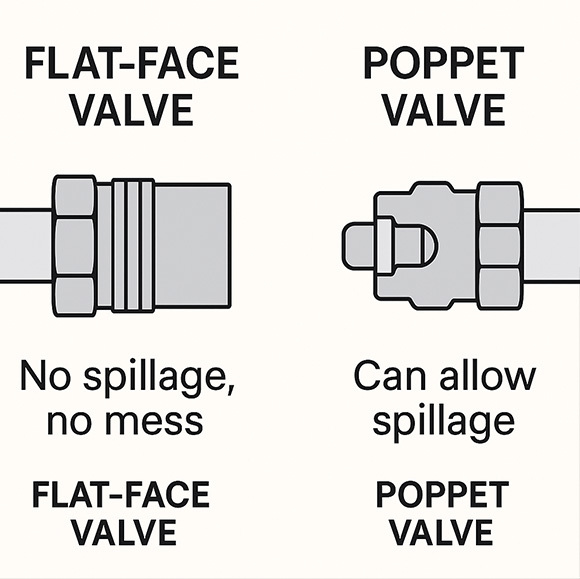

Aşağıdaki resim yapısal farkı ve neden düz yüzlü valflerin yüksek standartlı hidrolik sistemlerde tercih edildiğini vurgular.
Düz yüzlü valfler (solda), sızıntıya izin verebilecek geleneksel kukla tarzı valflerin (sağda) aksine, bağlantıyı keserken sıvı dökülmesini ortadan kaldırır.
Teknik özellikler
Teknik özellikler
| Boyut (in) |
Nominal çapı (mm) |
İsimlendirilmiş basınç (PSI) |
İsimlendirilmiş akış (GPM) |
| 1/4 inç |
6.3 |
5000 |
3 |
| 3/8 inç |
8.6 |
4000 |
6 |
| 1/2 inç |
11 |
4000 |
12 |
| 3/4 inç. |
15 |
3000 |
28 |
| 1 inç |
18.5 |
3000 |
50 |
| 1 1/4 inç |
25 |
3000 |
88 |
| 1 1/2 inç |
25 |
2000 |
220 |
| 2 inç |
39.2 |
2000 |
224 |
Sıcaklık aralığı (NBR): 20 °C ila +80 °C
Bağlantı: Kollu kilitli baskı bağlantısı
Medya: Mineral yağlar (doğru mühürlerle diğerleri de mümkündür)
Boyut Genel Görünümü

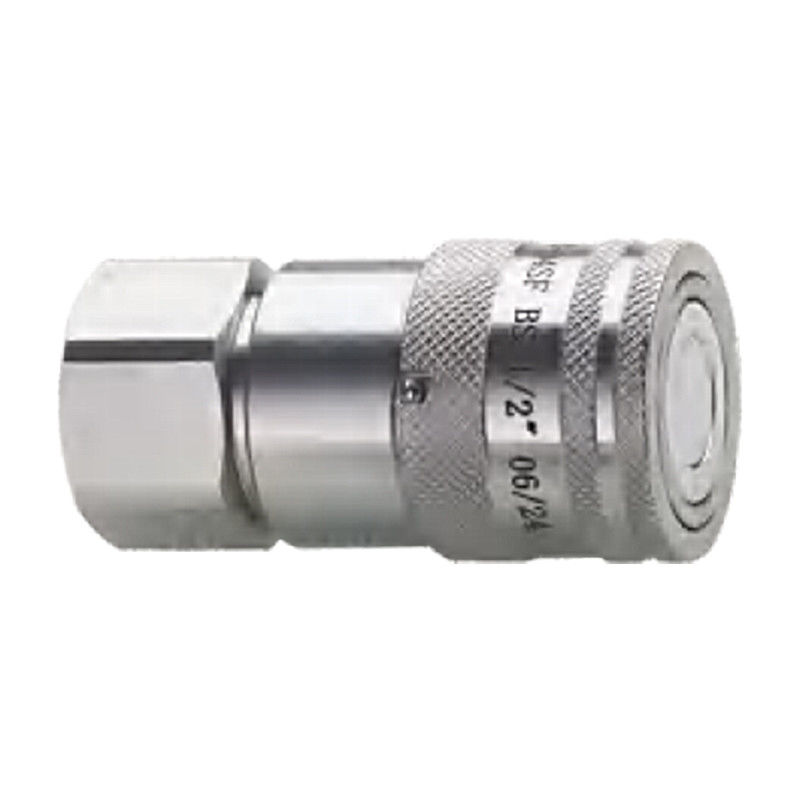

Dişi (Socket)
| Partner. |
İp |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

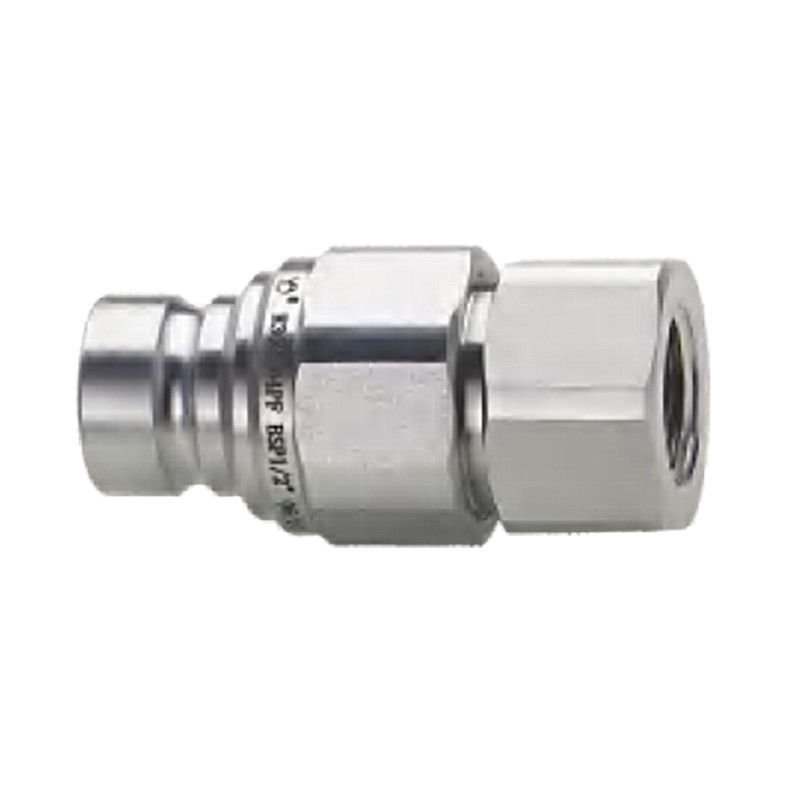

Erkek (Pluk)
| Partner. |
İp |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Başvurular
•Ekskavatör eklemleri (Kırıcılar, Makaslar)
İşyerinize yağ damlatmadan aletleri değiştirin.
•Demiryolu Bakım Araçları
Yol kenarındaki anahtarlar ve asansörler çakıl dolu bahçelerde bile temiz bir şekilde bağlanabilir.
•Yeraltı Madencilik Ekipmanı
Tozlara karşı dirençli ve sık sık alet değiştirildiğinde yağ kaybını azaltmak için tasarlanmıştır.
•Hareketli Hidrolik Aletler
Yüksek basınçlı çekirdekler ve tork aletleri, karmaşa olmadan kolay bir şekilde bağlanmanın / çözülmesinin avantajını elde eder.
•Endüstriyel Transfer Hatları
Sık sık temizleme veya değiştirme gerektiren kimyasal tesislerde veya sıvı işleme sistemlerinde kullanışlıdır.
Kullanılabilir Seçenekler
| Seçenek |
Açıklama |
| Mühür malzemesi |
NBR standardı, yüksek sıcaklık/yağ için Viton, su/glikol sıvıları için EPDM |
| İpek türleri |
G (BSPP), NPT veya Metrik kullanılabilir |
| Toz Kapakları |
PVC kapağı standart; diğer renkler isteğe bağlıdır |
| Malzeme Geliştirme |
316L paslanmaz çelik talep üzerine |
| Yüzey Tedavisi |
Seçilebilir QPQ korozyon önleyici kaplama |
Sık Sorulan Sorular
S1: CB-SP-6FN'i basınç altında bağlayabilir miyim?
Hayır, bu bağlantı sıfır geri kalan basınçlı sistemler için tasarlanmış.Operasyondan önce her zaman basınçlandırın.
S2: CB-SP-6FN, diğer ISO 16028 çiftleştiricileri ile değiştirilebilir mi?
A: Evet.Çiftleşme parçası da ISO 16028 özelliklerine uyduğu sürece bağlantı sorunsuz olur.
S3: Paslanmaz çelik mi sunuyorsunuz?
A: Evet.316L paslanmaz çelik versiyonu sert veya koroziv ortamlarda kullanılmak üzere mevcuttur.
S4: Özel iplikler veya mühürleme malzemeleri isteyebilir miyim?
A: Kesinlikle.Özel siparişleri destekleriz. Özelliklerinize ulaşın.
