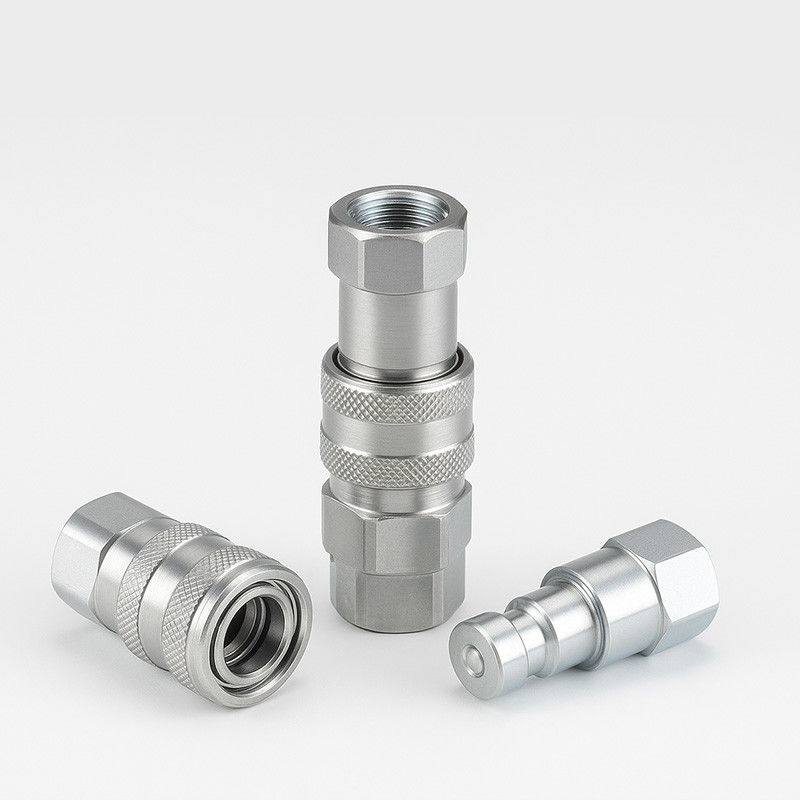

CB-SP-6FN-PD Diagnostic Flat-Face Coupler
Hidrolik Teşhisler İçin Yapılan Düz Yüzlü Bir Küpler
CB-SP-6FN-PD, hidrolik sistemlerdeki test noktaları ve basınç ölçüm portları için özel olarak tasarlanmış kompakt düz yüzlü hidrolik hızlı bir kopyaldır.ISO 16028 standardına dayalı kuru kırma yapısını benimser ve yüksek basınç altında ve sık bağlantı/koparma döngüleri altında bile güvenilir bir mühürlenme özelliğine sahiptir.
Genel amaçlı bağlayıcılardan farklı olarak, bu model, temizliğin, kontrolün ve kompakt akışın gerekli olduğu hassas kullanım için tasarlanmıştır.
Önemli Özellikler Bir Bakışta
•Düz Valf İnşaatı
Bağlantıyı keserken sıvı kaybını en aza indirir. Temiz teşhis veya örnekleme için idealdir.
•Otomatik Valf Kapatma
Bağlantı koparıldığında, iç valf otomatik olarak kapanır ve damlama veya geri akışı önler.
•Bağlantıda Güvenli Valf Açılışı
Bağlandıktan sonra, sabit, kesintisiz sıvı akışını sağlamak için valf nominal aralığında tamamen açılır.
•Indüksiyonla sertleştirilmiş iç parçalar
Ana bileşenler uzun süre dayanıklılık ve yüksek frekanslı çalışma için sertleştirilmiştir.
•Katı çubuk malzemelerinden yapılan hassas işleme
Hem erkek hem de dişi yarılar, daha sıkı toleranslara ve daha güvenilir performanslara yol açan dökme parçalardan değil, katı çubuklardan üretilir.
•Güvenli Top Kilitleme Mekanizmi
Koplama çifti, güvenliği ve tekrarlanabilirliği sağlayan sağlam bir top kilitleme sistemiyle sıkı tutulur.
•Değişilebilir:
• FASTER DF Serisi (İtalya)
• PARKER PD Serisi (ABD)
• AEROQUIP FD90 Serisi (ABD)
Teknik özellikler
| Parametreler |
Değer |
| İsimsel Boyut |
1/4 inç. |
| Rütbeli basınç |
6000 PSI |
| İsimlendirilmiş Akış |
0.53 GPM |
| Çalışma sıcaklık aralığı |
20 °C - +120 °C |
| Mühür malzemesi (Standard) |
NBR (nitril kauçuk) |
| Valf Türü |
Düz yüzlü, kuru kırma |
| Bağlantı |
Otomatik valf çalıştırma ile bağlanmak için basmak |
| Bağlantıyı kes |
Çekici kağıt çıkartma; valf otomatik olarak kapanır |
Not: Bu model, yüksek akışlı transfer sistemleri için değil, teşhis portları için özel olarak yapılandırılmıştır.
İdeal Kullanım Olayları
•Hidrolik basınç izleme noktaları
Sistemin kapatılmadan kolayca ölçüm cihazlarını, sensörleri veya teşhis araçlarını bağlayın.
•Hizmet ve Bakım Ekipmanı
Sıvı örnekleme veya iç test kitleri için temiz bağlantı sağlar.
•Hareketli Hidrolik Ekipman Kontrol Noktaları
Ekskavatörlerin, yükleyicilerin veya kamyonların rutin denetimini sağlar.
•Sık Diagnostikle Endüstriyel Sistemler
Temiz kesim tasarımı sıvı atıklarını azaltır ve güvenlik standartlarına uyumu basitleştirir.
İsteğe bağlı yapılandırmalar
| Seçenek |
Açıklama |
| Alternatif Mühür Seçenekleri |
Viton (FKM) veya EPDM talep üzerine kullanılabilir |
| Özel İpek Türleri |
BSPP, NPT veya gerekirse Metrik |
| Malzeme Değişimi |
Paslanmaz çelik (gümrük siparişi) |
| Toz Kapak ve Plug |
Kullanılmadığında korunmak için kullanılabilir |
Görüntüler ve Boyut Referansı
| Partner. |
İp |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Sık Sorulan Sorular
S: Standart alet bağlantıları için kullanılabilir mi?
Cevap: Hayır. Bu model test noktaları ve teşhis hatları için optimize edilmiştir, yüksek akışlı uygulamalar için tasarlanmamıştır.
S: Bağlantıyı kesmeden önce basınç salınımı gerekiyor mu?
A: Evet.Zarar veya yaralanma önlemek için bağlantıyı kesmeden önce her zaman sistemi kanatın.
S: Mevcut Parker PD bağlantılarımla uyumlu mu?
A: Evet.CB-SP-6FN-FD, aynı boyutta PD, DF ve FD90 serileri ile tamamen değiştirilebilir.
