Menşe yeri:
Şangay, Çin
Marka adı:
Carterberg
Sertifika:
IATF16949
Model numarası:
CB-SP-6FN-QA
| Bileşen | Malzeme |
|---|---|
| Vücut / Kol / Valflar / Uçlar | Sarı bikromatlı çinko kaplamalı çelik |
| Yaylar ve Toplar | AISI 302 paslanmaz çelik |
| Mühürler | Nitril kauçuk (NBR) |
| Toz kapağı / fiş | PVC, kırmızı (diğerleri talebe göre) |
Bu yapı, korozyon direnci, aşınma dayanıklılığı ve maliyet verimliliğinin güçlü bir dengesini sağlar. saha ve mobil kullanım için idealdir.
| Parametreler | Değer |
|---|---|
| Standart | ISO 16028 |
| Bağlantı yöntemi | Bağlantı için basma + koltuk kilitleme |
| Valf Türü | Düz yüzlü, kuru kırma |
| Maksimum Çalışma Basıncı | 350 bar / 5075 PSI |
| İsimlendirilmiş Akış | 12 ila 155 L/min |
| Sıcaklık aralığı | 20°C'den +100°C'ye kadar (4°F'den +212°F'ye kadar) |
| Mühür malzemesi | Nitril (NBR) standardı |

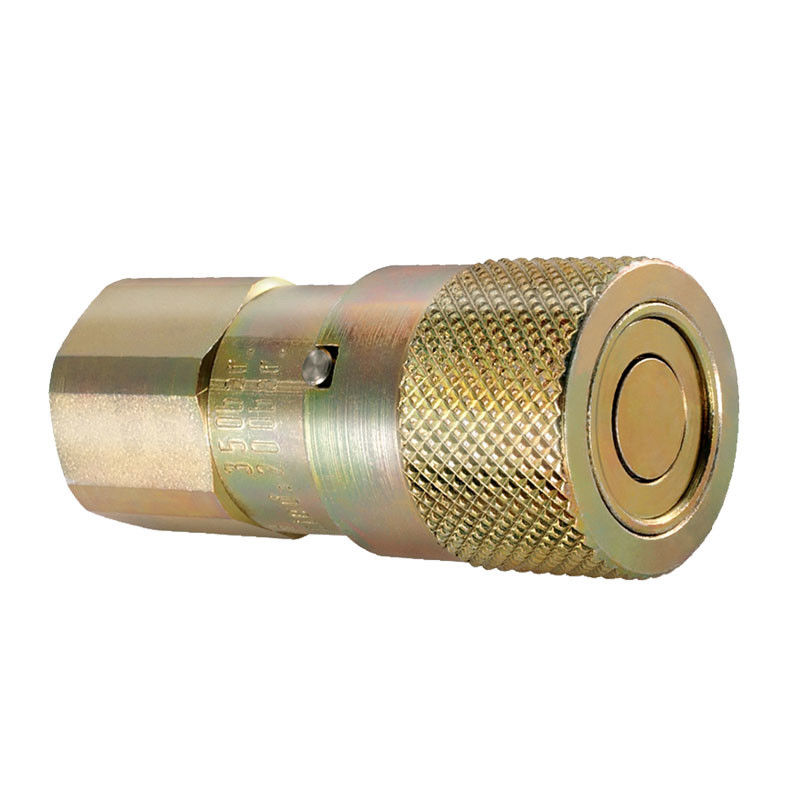

Dişi (Socket)
| Vücut Boyutu | Partner. | İp | A | B | HEX |
| 1/4 inç. | CB-S2S-6FN-A | 1 / 4-18 | 2.07 | 1.06 | 0.91 |
| 1/4 inç. | CB-S2S-6FG-A | 1/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2 inç. | CB-S4S-6FN-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 1/2 inç. | CB-S4S-6FG-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 3/4 inç. | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 inç. | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1 " | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| 1 " | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

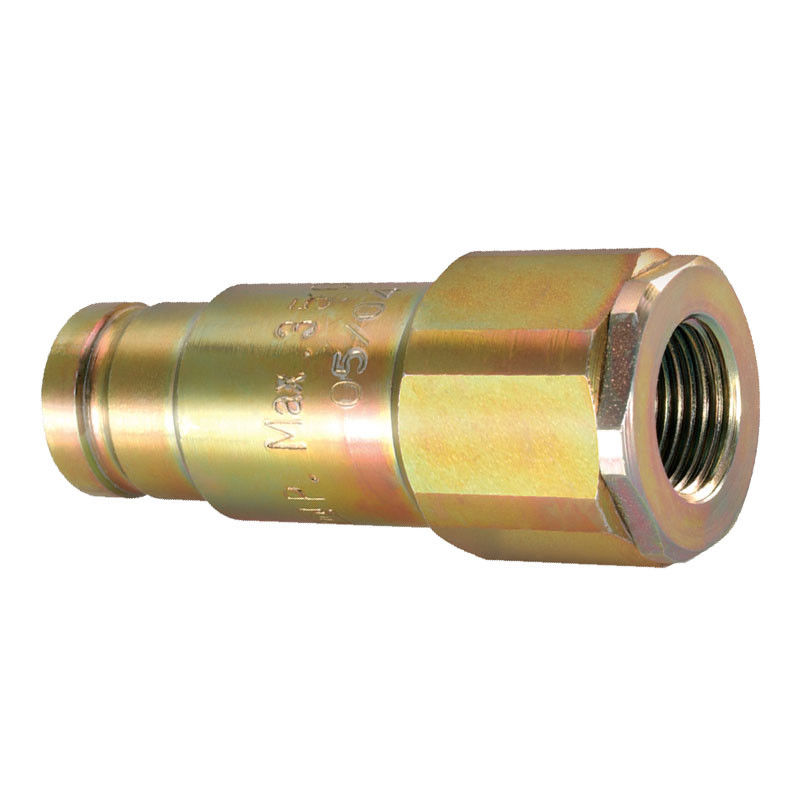

Erkek (Pluk)
| Vücut Boyutu | Partner. | İp | C | D | E | HEX |
| 1/4 inç. | CB-P2S-6FN-A | 1 / 4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4 inç. | CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2 inç. | CB-P4S-6FN-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2 inç. | CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 inç. | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 inç. | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1 " | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1 " | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
Şekil: CB-SP-6FN-QA hızlı bağlayıcı seti
Yassı yüzlü tasarım ve elbise kilitleyici yapısı olan kadın ve erkek bağlantıları, korozyona dayanıklı çinko kaplama çelikten bitirilmiştir. Mobil hidrolik, kamu işleri,ve demiryolu endüstrisi sistemleri.
