| Bileşen | Malzeme / Bitirme |
|---|---|
| Vücut | Çinko kaplamalı çelik, ikromat veya QPQ ile |
| Koltuk | QPQ bitirilmiş çelik |
| Valflar | Çelik, siyah finiş |
| Son Bağlantılar | Çinko kaplamalı çelik |
| Yaylar ve Toplar | AISI 302 paslanmaz çelik |
| Mühürler | Nitril (NBR) |
| Toz kapakları / fişler | Kırmızı PVC (diğer seçenekler mevcut) |
| Parametreler | Özellikleri |
|---|---|
| Standart | ISO 16028 |
| Bağlantı Tipi | Kilitleyici kol ile bağlanmak için basmak |
| Çalışma Baskısı | 350 bar / 5075 PSI'ye kadar |
| İsimlendirilmiş Akış | 12 ¢ 155 l/dakika |
| Sıcaklık aralığı | 20°C'den +100°C'ye kadar (4°F'den +212°F'ye kadar) |
| Bağlantı kesimi başına sızıntı | 0.008 0.03 ml |
| Mümkün Boyutlar | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |

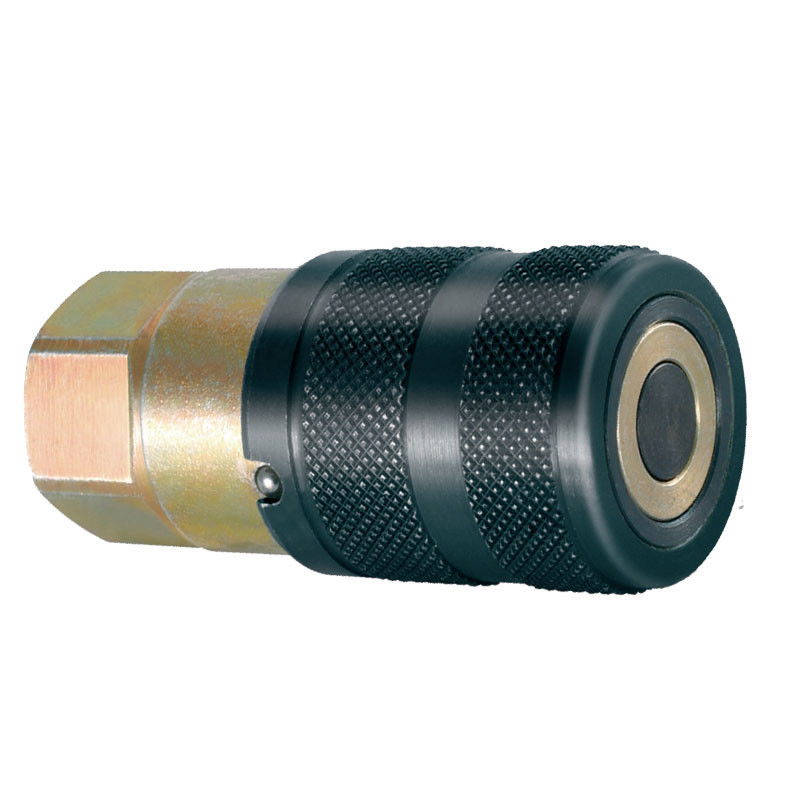

Yassı yüz tasarımı ve QPQ ile işlenmiş kolunu vurgulayan CB-SP-6FN-FF dişi bağlantı cihazının teknik çizimi
| Vücut Boyutu | Partner. | İp | A | B | HEX |
| 1/4 inç. | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ′′ | 2.87 | 1.26 | 1.18 |
| 1/2 inç. | CB-S4S-6FN | 1/2 ′′ | 3.31 | 1.50 | 1.42 |
| 1/2 inç. | CB-S4S-6FN | 3/4 ′′ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ′′ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ′′ | 3.39 | 1.65 | 1.42 |
| 3/4 inç. | CB-S6S-6FN | 3/4 ′′ | 3.74 | 1.89 | 1.61 |
| 3/4 inç. | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |

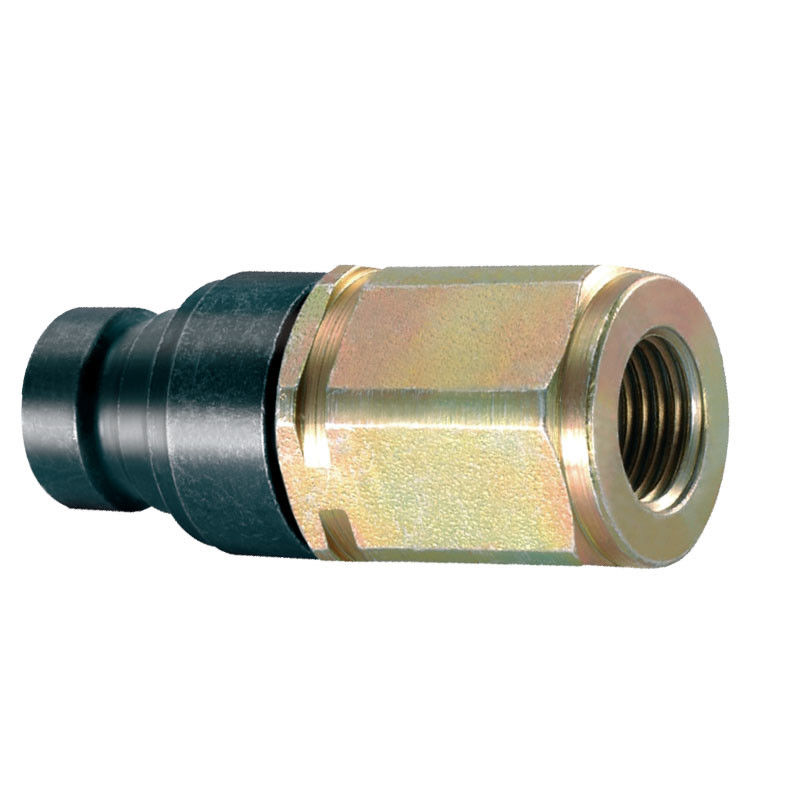

CB-SP-6FN-FF yapısal ayrıntılarla erkek düz yüzlü hızlı bağlama şeması
| Vücut Boyutu | Partner. | İp | C | D | HEX |
| 1/4 inç. | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ′′ | 2.52 | 0.78 | 1.18 |
| 1/2 inç. | CB-P4S-6FN | 1/2 ′′ | 2.91 | 0.96 | 1.42 |
| 1/2 inç. | CB-P4S-6FN | 3/4 ′′ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ′′ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ′′ | 2.95 | 1.06 | 1.42 |
| 3/4 inç. | CB-P6S-6FN | 3/4 ′′ | 3.39 | 1.18 | 1.61 |
| 3/4 inç. | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
CB-SP-6FN-FF setinin gerçek dünya ürünü görüntüsü, bağlanmak için basma ve güvenlik kilitleme yapısı ile.
Tüm ISO 16028 Kopyalayanları karşılaştır
CB-SP-6FN-QA Standard Çinko Dönüşümlü Kollu Kilitli Sürüm
