Menşe yeri:
Şangay, Çin
Marka adı:
Carterberg
Sertifika:
IATF16949
Model numarası:
CB-SP-6FN-RW
| Bileşen | Malzeme |
|---|---|
| Vücut / Kol / Uçlar | Paslanmaz çelik |
| Valflar | Bakır |
| Yaylar ve Toplar | Paslanmaz çelik |
| Mühür malzemesi | Viton (diğerleri talep üzerine) |
Bu yapılandırmaMükemmel kimyasal dayanıklılık, termal istikrar, ve saha veya mobil kullanımda uzun vadeli güvenilirlik.
| Parametreler | Özellikleri |
|---|---|
| Bağlantı yöntemi | Bağlantı için çek |
| Mühür türü | Çifte mühürleme + düz yüzlü valf |
| Valf Türü | Düşük dökülme ile düz yüzlü |
| Çalışma Baskısı | 160 bar / 2320 PSI |
| İsimlendirilmiş Akış | 16 ¢ 40 l/dakikada |
| Hava dahil edilmesi | ≤ 0,10 ml / 0,20 ml |
| Çökme | ≤ 0,01 ml / 0,02 ml |
| Sıcaklık aralığı | 20°C'den +200°C'ye (~4°F'den +392°F'ye) |
| Mümkün Boyutlar | 1/4" 3/8" |
| Standart | ISO 16028 uyumlu |
| Değişilebilir | Hansen RW Serisi |
CB-SP-6FN-RW kadın bağlantısı ve iç valf düzenini gösteren teknik çizim.
| Vücut Boyutu | Partner. | İp | A | B | C | HEX |
| 1/4 inç. | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Düz yüz profili ve mühürleme arayüzü olan erkek bağlantının boyut görünümü
| Vücut Boyutu | Partner. | İp | D | E | F | HEX |
| 1/4 inç. | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

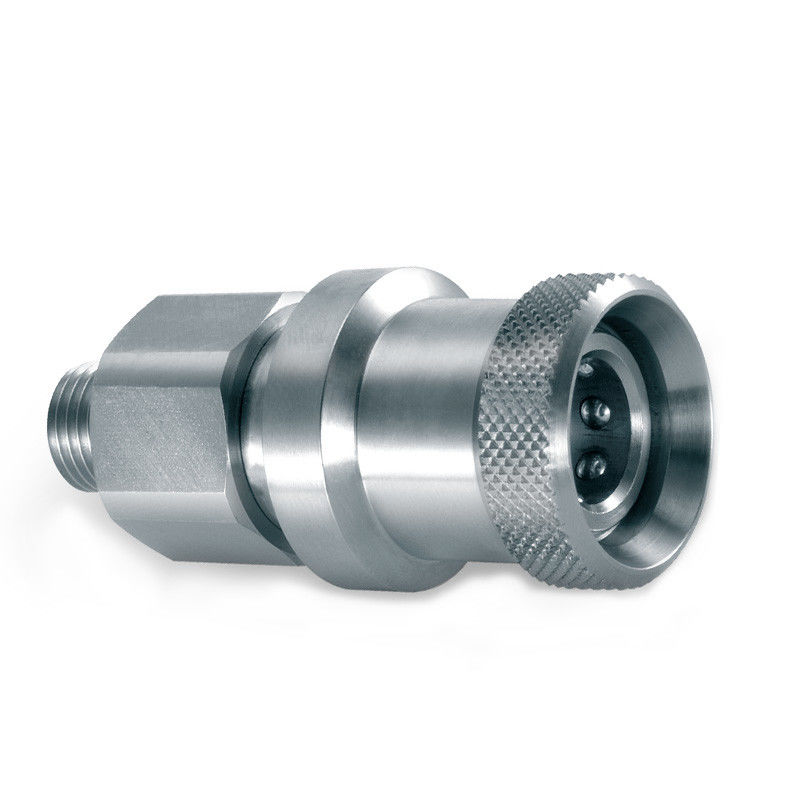

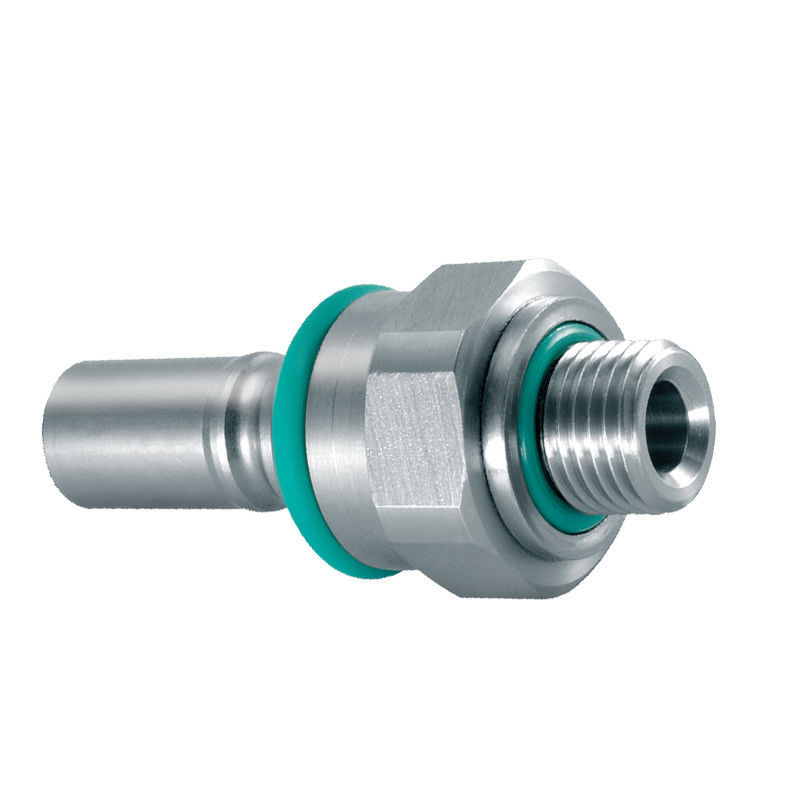

CB-SP-6FN-RW erkek ve dişi bağlantılarının gerçek dünya görüntüsü, dış tasarım ve bitirmeyi gösteriyor.
