Place of Origin:
Shanghai, China
Marka adı:
Carterberg
Sertifika:
IATF16949
Model Number:
CB-SP-6FN-VEP
CB-SP-6FN-VEP, Carterberg'in yüksek basınçlı ve kalıntı basınçlı uygulamalar için tasarlanmış ağır görevli ipli kilitli düz yüzlü hidrolik hızlı birleştirme.Bir akım valfi tasarımı ve manuel olarak filizlenmiş kilitli bir kol ile, zorlu çalışma koşullarında bile güvenli, sızıntı en aza indirgenmiş bir bağlantı sağlar.Bu model, basınç altında güvenli bağlantı ve titreşim direnci kritik olduğu Carterberg düz yüzlü ailesi içinde ideal çözüm olarak öne çıkıyor.
| Özellik | Açıklama |
|---|---|
| Döşeli kolun kilitlenmesi | Dişi bağlayıcı, titreşim veya sürüklenme nedeniyle bağlantının kopmasını önleyen erkek bağlayıcıyla bağlantıyı manuel olarak sabitlemek için bir ipli kol kullanır. |
| Kalan basınç altında bağlantılar | Erkek memeli, kalıntı basınç mevcut olduğunda bile bağlanmayı sağlayacak şekilde tasarlanmıştır ve araç veya hortum değişimi sırasında duraklama süresini azaltır. |
| Akış Valfı Tasarımı | Düz yüzlü valfler, bağlantıyı keserken sıvı sızıntısını en aza indirir ve yeniden bağlantı sırasında hava dahilini azaltır. |
| Katı Çelik Barstock İnşaatı | Tüm bağlayıcılar yüksek dayanıklılık ve hidrolik şok ve itkiye direnç için katı karbon çelikten hassas işlenmiştir. |
| Patlama karşıtı BFT mühürü | Bağlı BFT yapısı olan nitril kauçuk mühürleme, aşırı koşullar altında mükemmel mühürleme güvenilirliği sunar. |
| Çevre dostu krom kaplama | Gelişmiş yüzey işlemi korozyon direnciyi arttırır, bu da dışarıdaki ve nemli ortamlar için uygun hale getirir. |
| Boyut (inç) | İpek Türü | İsimlendirilmiş basınç (PSI) | İsimlendirilmiş akış (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Sıcaklık aralığı:-20°C - +120°C
•Mühür malzemesi:NBR (nitril kauçuk)
•Vücut malzemesi:Karbonlu çelik kromlu
•Uygunluk:ISO 16028
•Birbiriyle değiştirilebilir:STUCCHI VEP Serisi

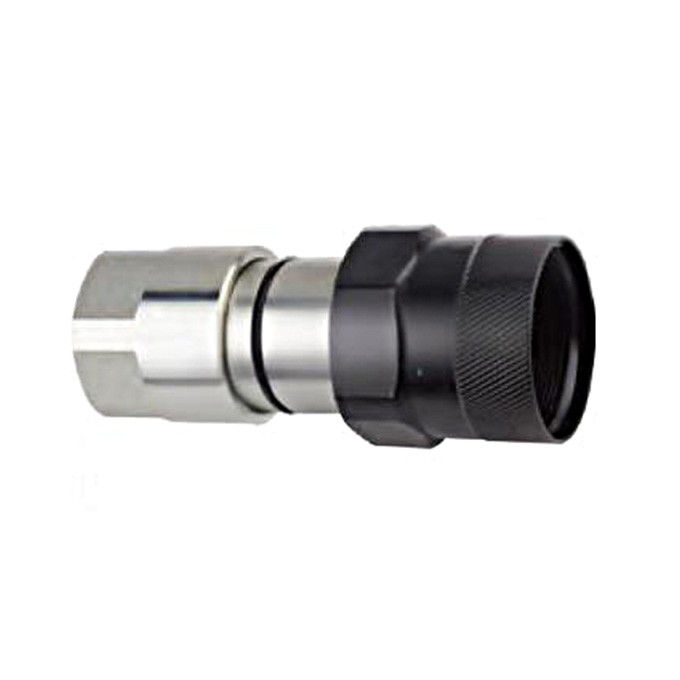

Dişi (Socket)
|
Bölüm No. |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

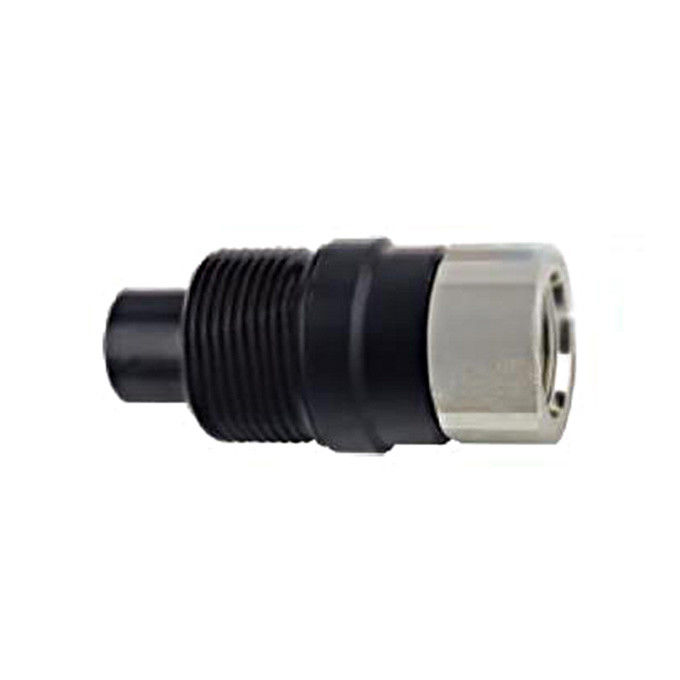

Bölüm No. |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
