Place of Origin:
Shanghai, China
Marka adı:
Carterberg
Sertifika:
IATF16949
Model Number:
CB-SP-6FN-PTF
| Özellik | Açıklama |
|---|---|
| Mekanik Kollu Kilit | Sürüklenme, titreşim veya ani hareket nedeniyle istenmeyen bağlantı kesilmesini önler. |
| Düz yüzlü döküntü engelleyici valf | Bağlantı/bağlantıyı kesme işlemleri sırasında sıvı sızıntısını veya hava dahil edilmesini önler. |
| Toz koruyucu dış kol | Kir, kum veya enkazı dışarıda tutmak için, valf ömrünü uzatmak için itme kol alanını kaplar. |
| Sertleştirilmiş çelik gövde | Barstock'tan işlenmiş ve darbe ve titreşim direnci için ısı ile işlenmiştir. |
| PTFE yedeklemesi ile bağlanmış mühür | NBR mühürleri patlama karşıtı destekle basınç artışları altında mühür bütünlüğünü sağlar. |
| Çok toplu kilitleme mekanizması | Kesin bir hizalama sağlar ve hortum torsiyon gerginliğini azaltır. |
| ISO 16028 Uyumluluk | ISO 16028'e uygun diğer düz yüzlü çiftleştiricilerle değiştirilebilir. |
| Vücut boyutu (inç) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| İsimlendirilmiş basınç (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| İsimlendirilmiş akış (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Sıcaklık aralığı | -20°C - +120°C | |||||||
| Standart mühür malzemesi | NBR (nitril kauçuk) | |||||||
| Bağlantı Tipi | Koltuk kilitli bağlama için baskı | |||||||
| İpek Türü | BSPP veya NPT (parça numaralı listeye göre) | |||||||

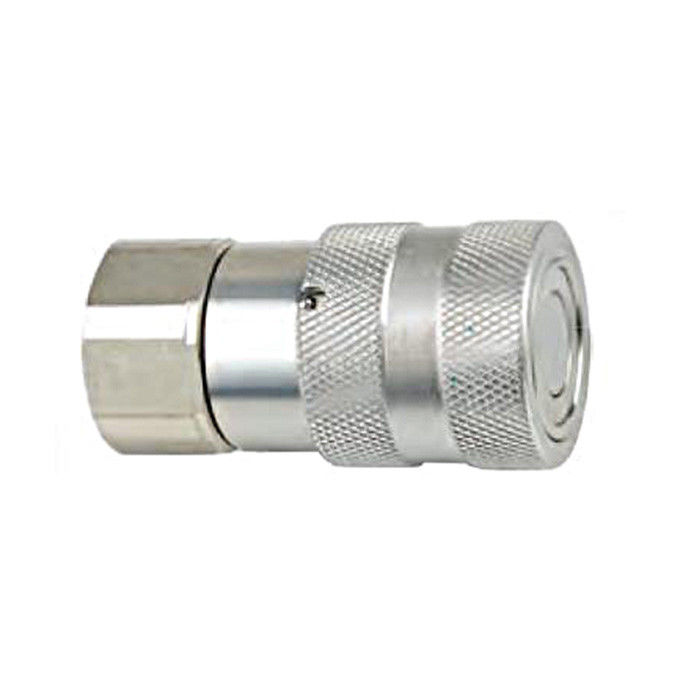

Kadın ((Socket)
|
Bölüm No. |
LS |
D |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 NPT1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

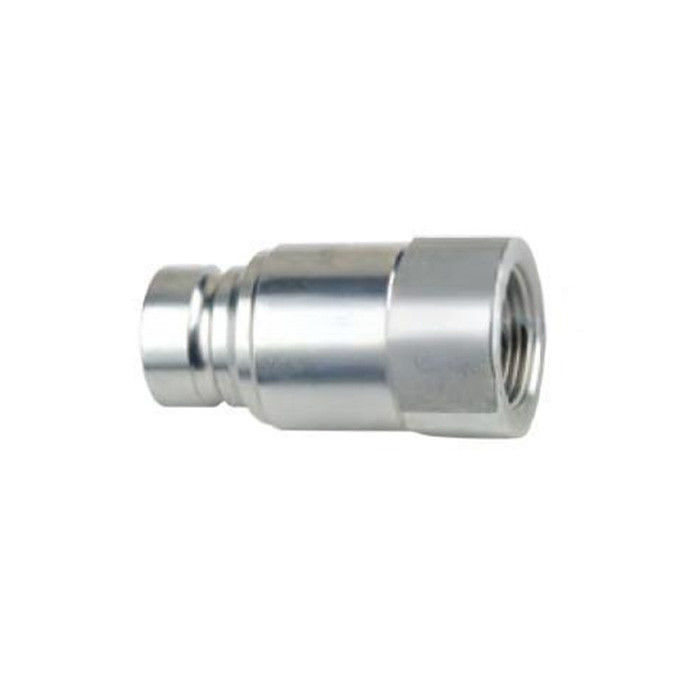

Erkek (Pluk)
|
Bölüm No. |
LP |
d |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 NPT1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
