Name: dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-fd86
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-FD86
Availability: InStock

Evde > Ürünler > Hidrolik Hızlı Koplamalar >

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-fd86

Menşe yeri:

Şangay, Çin

Marka adı:

Carterberg

Sertifika:

IATF16949

Model numarası:

CB-SPS-3FN-FD86

Bizimle İletişim

Bir İndirim İste

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-fd86

Ürün detayları

Serise:

dişli

Boyut:

1 ", 1-1/4"

Malzeme:

Karbon çelik

Nominal akış:

75 gpm'ye kadar

Rütbeli basınç:

750 psi'ye kadar

Uygulama:

Madencilik makineleri, hidrolik takım sistemleri, yüksek basınçlı mobil ekipman, panele monte edilmi

değiştirilebilir:

Hansen FD86 Serisi

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere

Fiyat

Pazarlık edilebilir

Ambalaj bilgileri

karton

Teslim süresi

7-20 iş günü

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union

Yetenek temini

5000~20000 adet/ay

İlişkili Ürünler

dişli-hidrolik-çabuk-bağlantılar

En İyi Fiyatı Bulun

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-w6000

En İyi Fiyatı Bulun

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fn-fd86

En İyi Fiyatı Bulun

ipli-hidrolik-hızlı-koplama-cb-sps-3fn-96

En İyi Fiyatı Bulun

Bizimle İletişim

86-021-37214610

Şimdi iletişime geçin

Ürün Açıklaması

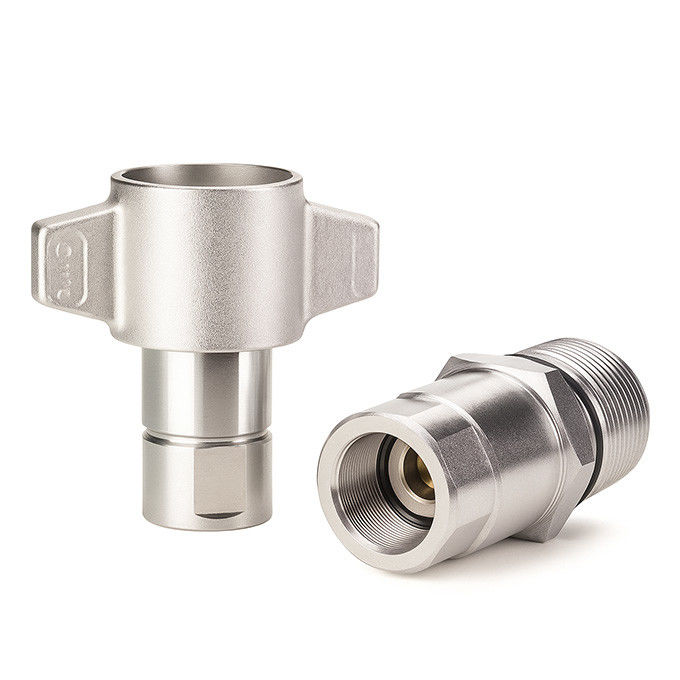

CB-SPS-3FN-FD86 Vidalı Bağlantılı Hidrolik Kaplin

CB-SPS-3FN-FD86, Carterberg'in basınç dalgalanmalarının ve akışkan temizliğinin kritik olduğu yüksek darbe sistemleri için tasarlanmış gelişmiş vidalı bağlantılı hidrolik hızlı kaplinidir.Kuru bağlantı, kanat somunu/altıgen somun konfigürasyonuna dayalı olarak, geri basınç altında çalışırken bile güvenli bağlantı ve minimum akışkan kaybı sağlar.

Madencilik, hidrolik alet sistemleri ve bölme monteli akışkan transferi gibi endüstriler için tasarlanan bu kaplin, boru şeklindeki bir valf yapısına ve metalden metale ikincil sızdırmazlığa sahiptir ve 5000 PSI'ye kadar sağlam performans sunar.

Temel Özellikler

• Kanat veya Altıgen Somunlu Vidalı Bağlantı

Akışkan patlama riski olmadan basınç altında (750 psi'ye kadar) bağlantı sağlar.

• Kuru Bağlantı Valf Tasarımı

Bağlantı/ayrılma sırasında akışkan kaybını en aza indirir ve hava dahil olmasını önler.

• Teflon Destek Halkaları + Metalden Metale Sızdırmazlık

Termal döngü altında bile yüksek darbe direnci ve uzun sızdırmazlık ömrü sağlar.

• Acme Diş Profili

Sürtünmeye karşı direnir, hizalamayı geliştirir ve zorlu ortamlarda tekrarlanan bağlantıyı destekler.

• Panel/Bölme Montajı için Çelik Flanş

İsteğe bağlı flanş, sert sistem montajlarına entegrasyonu basitleştirir.

Teknik Özellikler

Parametre	Değer
Model	CB-SPS-3FN-FD86
Tip	Vidalı Bağlantı, Kuru Bağlantı
Bağlantı Stili	Kanat Somunu veya Altıgen Somun
Valf Tipi	Boru şeklinde, Çift Kapatmalı
Conta Malzemesi	Buna-N (NBR)
Gövde Malzemesi	Çinko trivalan kaplamalı yüksek mukavemetli karbon çeliği
Yedek Conta	PTFE (Teflon)
Maksimum Çalışma Basıncı	5.000 PSI
Basınç Altında Bağlantı	750 PSI'ye kadar
Montaj Seçeneği	Çelik flanş (isteğe bağlı)
Mevcut Boyutlar	1", 1-1/4"

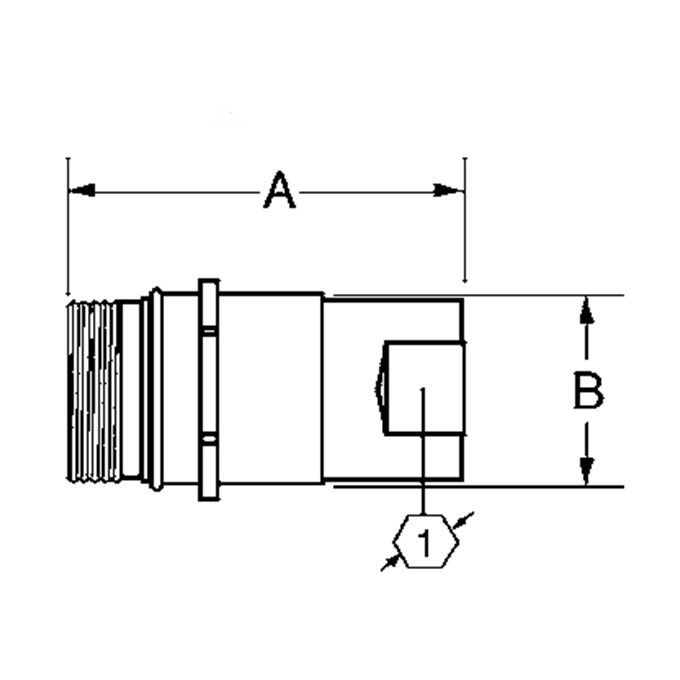

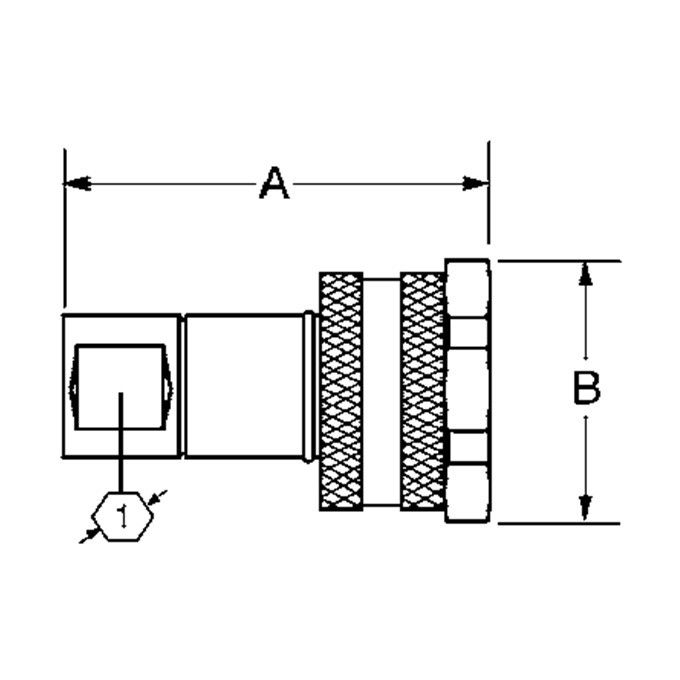

Boyutsal Genel Bakış

Dişi (Soket)

Erkek (Fiş)

Gövde Boyutu	PARÇA NO.	Diş	A	B	HEX
1"	CB-S8S-3FN-G	1-11 1/2	4.98	4.50	-
1"	CB-S8S-3FN-G	1-11 1/2	4.98	2.81	1.62
1"	CB-P8S-3FN-G	1-11 1/2	4.40	2.11	1.75

Uygulamalar

• Madencilik Makineleri

• Hidrolik Alet Sistemleri

• Yüksek Basınçlı Mobil Ekipmanlar

• Panele Monte Edilmiş Transfer Hatları

• Petrol ve Gaz Bakım Birimleri

Carterberg Mühendislik İncelemesi

CB-SPS-3FN-FD86, sadece başka bir vidalı bağlantı parçası değildir.Birleştirerekyüksek darbe valf performansı, artık basınç toleransı ve sağlam Acme diş açma, Carterberg, diğerlerinin başarısız olduğu yerlerde uzun vadeli istikrar sağlar.

İster derin maden operasyonlarında ister basınçlı mobil onarım istasyonlarında olsun, bu kaplin titreşime, kontaminasyona ve aşırı sıkma hasarına karşı direnir ve onu kritik görev uygulamaları için ideal bir çözüm haline getirir.

Teknik Şemalar veya Numunelerle İlgileniyor musunuz?

CAD çizimleri, uyumluluk rehberliği veya fiyat teklifi talebi için iletişime geçin.

Carterberg'in vidalı hidrolik serisi IATF16949 uyumludur ve özel özellikler için hazırdır.
