Place of Origin:
Shanghai, China
Marka adı:
Carterberg
Sertifika:
IATF16949
Model Number:
CB-SP-6FN-PTR

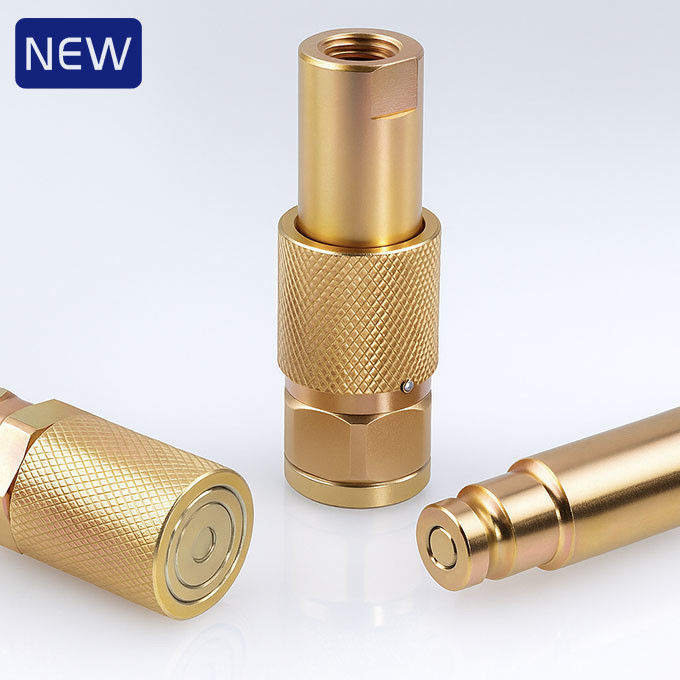

• Düz yüz valfiBağlantıyı keserken sıvı dökülmesini ve havanın içeri girmesini en aza indirir, hava hidrolik uygulamaları için idealdir.
•Dönerli kolluk kilitlititreşim veya dış etki altında kazara bağlantı kesilmesini önlemek için sağlam mekanik tutma sağlar.
•Patlama karşıtlığı ile yapıştırılmış mühürYüksek basınçlı bağlantıları keserken iç hasar veya mühür kaybını önler.
•Kirden korunmuş koltuk kapağıtutma halkasını ve kilitleme bileşenlerini temiz tutar ve zaman içinde sorunsuz çalışmayı sağlar.
•Çinko kaplama kaplamaSarı kromat kaplama ile agresif ortamlarda genişletilmiş korozyon direnci sağlar.
•Kompakt tasarımİçerideki kukla ayrımı olmadan hızlı ve kolay bir şekilde akıtma ve bakımı sağlar.
•Tamamen uyumluNITTO 350 serisiBirleştirmeler.
İç kılavuzluk yapısı, bağlantı veya bağlantıyı keserken enkazın girmesini azaltmak için tasarlanmıştır..Kompakt profil, sıkı alanlarda bile hızlı bir şekilde bağlanmayı sağlayan standart hidrolik iplik kapılarına uyar.
| Parametreler | Değer |
|---|---|
| Vücut Boyutları | 1/4" 3/8" |
| Rütbeli basınç | 5000 PSI |
| İsimlendirilmiş Akış | 3 GPM (1/4") / 6 GPM (3/8") |
| Sıcaklık aralığı | -20°C - +120°C |
| Çökme (bir bağlantı başına maksimum) | 0.015 ml |
| Havanın dahil edilmesi (maksimum) | 0.020 ml |
| Mühür malzemesi | NBR |
| Kilitleme mekanizması | Dönüştürme (El ile) |
| Valf yapısı | Düz yüz (kalıntı tuzağı yok) |

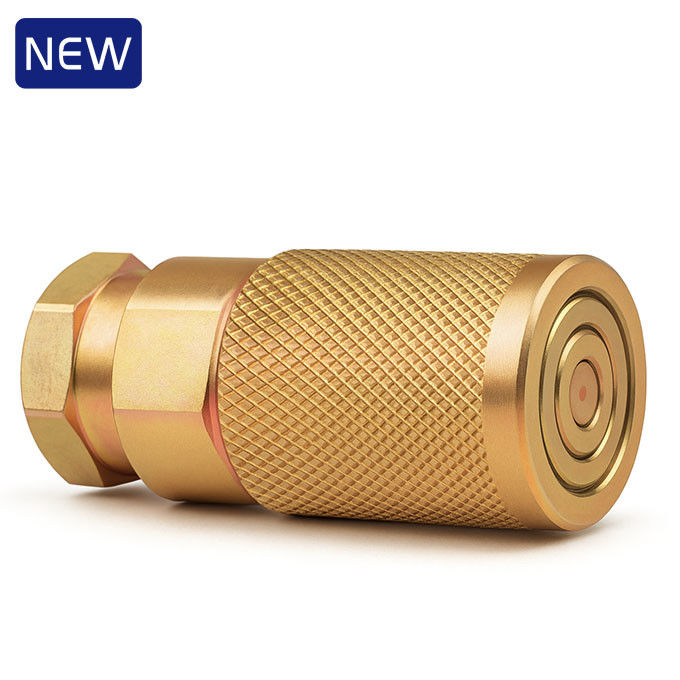

Dişi (Socket)
|
Bölüm No. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

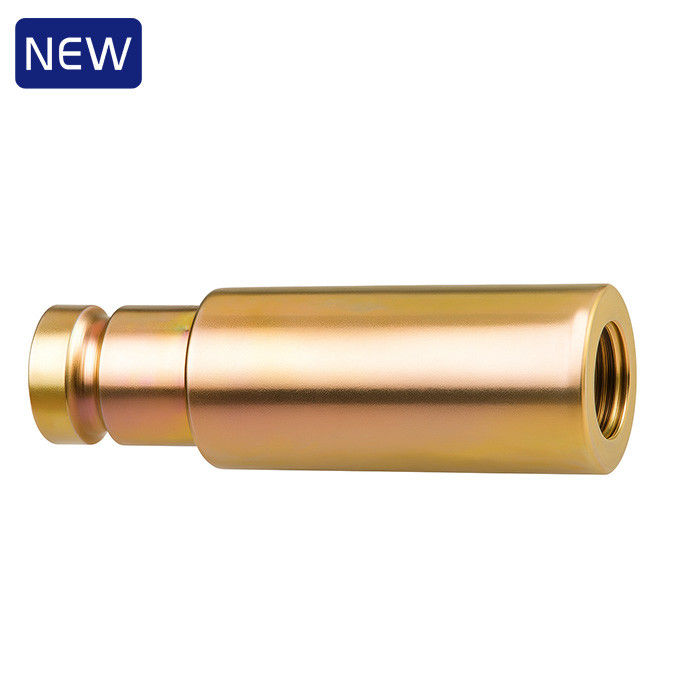

Erkek (Pluk)
|
Bölüm No. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Hidrolik sistemlerGüç aktarımı bakımı(örneğin, yukarıdaki kova aletleri)
• Demiryoluvemadencilik ekipmanlarıSıvı temizliği ve patlama riskinin en aza indirgenmesi gereken yerler
• Yüksek basınçİnşaat aletleriSık sık bağlanmak/koparmak gerektiren
• Herhangi bir düşmanca ortamMinimal sızıntıveGüvenilir ipli kilit
TÜrünü daha sonra Carterberg'in Thread-to-Connect Hidrolik Koplama kategorisine taşınacak.Ek boyutlar ve mühürleme seçenekleri sunulacak.
Sorgularınızı doğrudan bize gönderin.
