Name: dişli hidrolik hızlı bağlantı elemanları cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

Evde > Ürünler > YENİ ÜRÜNLER >

dişli hidrolik hızlı bağlantı elemanları cb rk spm

Menşe yeri:

Şangay, Çin

Marka adı:

Carterberg

Sertifika:

IATF16949

Model numarası:

CB-RK-SPM

Bizimle İletişim

Bir İndirim İste

dişli hidrolik hızlı bağlantı elemanları cb rk spm

Ürün detayları

Serise:

dişli

Boyut:

RK08, RK12, RK16, RK20, RK25

Malzeme:

Karbon çeliği, çinko-nickel kaplama

Çalışma Baskısı:

6090 psi

Nominal akış:

6 ila 76 gpm

Çalışma sıcaklığı:

-30°C - +120°C

Uygulama:

Özel amaçlı araçlar, sızmayan hidrolik sistemler, OEM sistemlerinde değiştirilebilirlik

değiştirilebilir:

Stucchi VR, Voswinkel RK Serisi

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere

Fiyat

Pazarlık edilebilir

Ambalaj bilgileri

karton

Teslim süresi

7-20 iş günü

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union

Yetenek temini

5000~20000 adet/ay

İlişkili Ürünler

dişli hidrolik hızlı bağlantı elemanları cb sps 3f bd

En İyi Fiyatı Bulun

dişli-hidrolik-çabuk-bağlantı-cb-sps-6fm-ptr

En İyi Fiyatı Bulun

dişli-hidrolik-çabuk-bağlantı-cb-sps-6fn-vep

En İyi Fiyatı Bulun

dişli-hidrolik-hızlı-bağlantı-cb-sps-3fm-b

En İyi Fiyatı Bulun

Bizimle İletişim

86-021-37214610

Şimdi iletişime geçin

Ürün Açıklaması

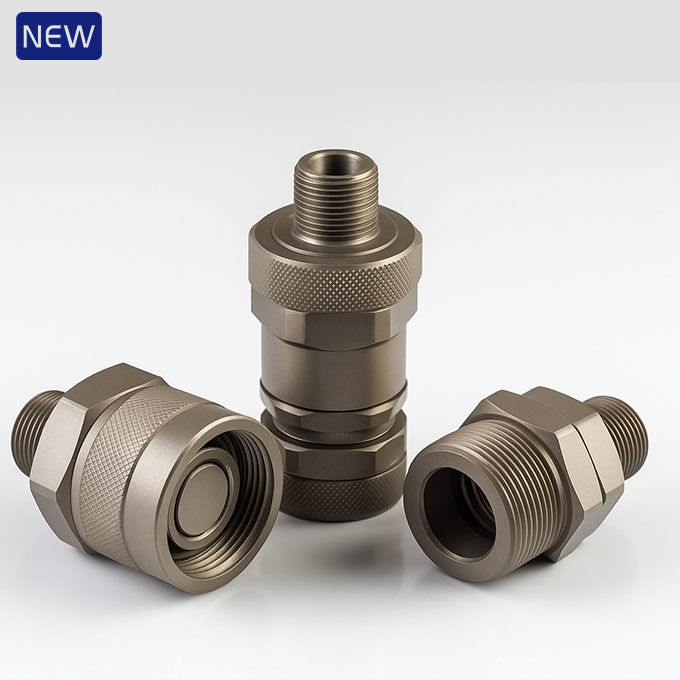

Carterberg CB-RK-SPM Vidalı Bağlantılı Hidrolik Kaplin

Düz Yüzey Valfi | Artık Basınç Bağlantısı | Dökülme Önleyici Tasarım | Çinko Kaplamalı Çelik

Carterberg CB-RK-SPM, temiz bağlantı kesme ve artık basınç uyumluluğu gerektiren yüksek performanslı sistemler için üretilmiş, vidalı bağlantılı bir hidrolik hızlı kaplindir. Düz yüzey valf yapısı ve sertleştirilmiş dişli manşon ile tasarlanan bu kaplin, zorlu akış ve darbe koşullarında güvenli çalışma sağlar ve sıvı dökülme riski taşımaz. Stucchi VR ve Voswinkel RK serileriyle tam uyumludur ve çeşitli uygulamalarda sorunsuz bir şekilde değiştirilebilir.

Temel Özellikler

• Dökülme Olmayan Performans için Düz Yüzey Tasarımı

Valf arayüzleri, sızıntıyı veya sıvı kaybını önlemek için bağlantı ve bağlantı kesme sırasında sıkıca sızdırmazlık sağlar.

• Artık Basınç Bağlantısı/Bağlantı Kesme

Her iki taraftan 10 MPa'ya (1450 PSI) kadar artık basınç için derecelendirilmiştir; kritik ortamlardaki basınçlı hidrolik sistemler için idealdir.

• Dişli Manşon Kilitleme Mekanizması

İç dişlere sahip bir çelik manşon kullanır, erkek dişli bağlantı parçalarıyla güvenli bir şekilde eşleşme sağlar ve titreşime ve ayrılmaya karşı güçlü direnç gösterir.

• Korozyon Direnci için Çinko Nikel Kaplama

Gelişmiş yüzey işlemi, zorlu dış mekan veya mobil ekipman ortamlarında uzun süreli paslanma önleyici koruma sağlar.

• Hizalama Korumalı Valf Stoperi

Özel valf stoperi tutucusu, kullanım sırasında hassas eksenel hizalama ve güvenilir sızdırmazlık sağlar.

Teknik Özellikler

Parametre	Değer
Mevcut Boyutlar	RK08, RK12, RK16, RK20, RK25
Nominal Basınç	6090 PSI (420 bar)
Akış Hızı	6 ila 76 GPM (boyuta göre)
Sıcaklık Aralığı	-30°C ila +120°C
Conta Malzemesi	NBR (Nitril)
Standart Malzeme	Karbon Çeliği, Çinko-Nikel Kaplamalı
Valf Tipi	Düz Yüzey, İki Yönlü Kapatma
Bağlantı Mekanizması	Dişli Manşon (Manuel)
Artık Basınç Desteği	10 MPa'ya kadar (her iki taraftan)

Boyutsal Genel Bakış

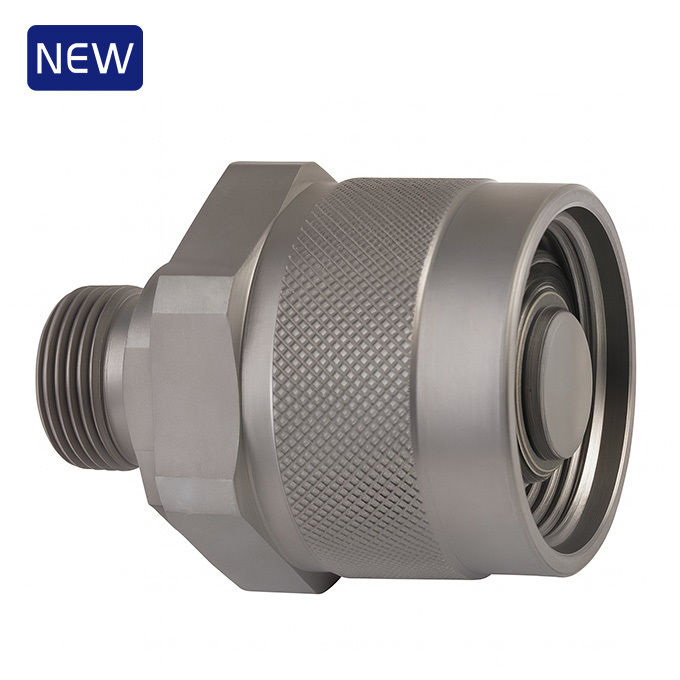

Dişi (Soket)

PARÇA NO	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*1.5	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*1.5	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*1.5	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*1.5	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*1.5	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1.5	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1.5	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1.5	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1.5	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

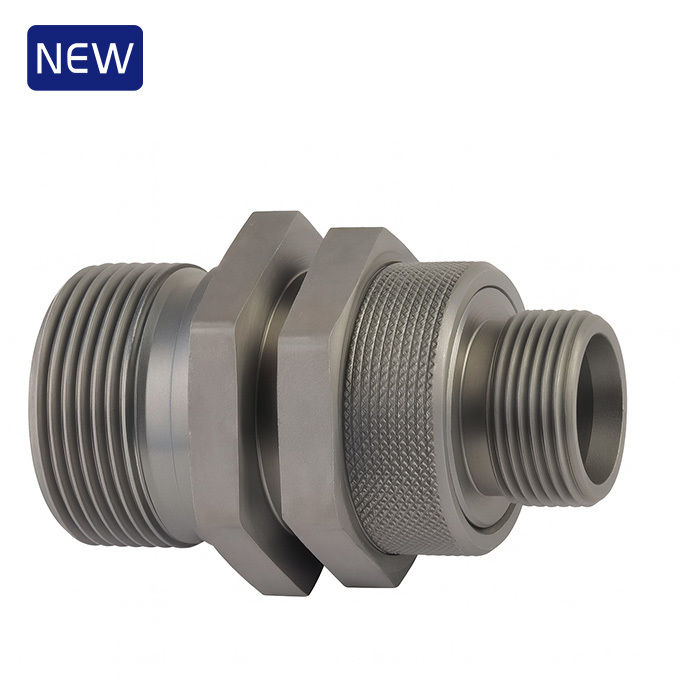

Erkek (Fiş)

PARÇA NO	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1.5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1.5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1.5	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*1.5	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*1.5	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*1.5	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*1.5	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*1.5	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1.5	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

Uygulama Senaryoları

• Özel Amaçlı Araçlar

Örneğin itfaiye araçları, inşaat makineleri, temizlik kamyonları ve mobil karıştırma ekipmanları.

• Sızdırmayan Hidrolik Sistemler

Temiz bağlantı kesme kaplinleri, dökülmesiz sıvı kullanımı ve basınca dayanıklı bağlantı kesme gerektiren her türlü uygulama dahil.

• OEM Sistemlerinde Değiştirilebilirlik

Stucchi VR / Voswinkel RK serileri ile sistem yükseltmeleri veya değiştirmeleri için uygundur.

Neden Önemli?

CB-RK-SPM, dökülme yapmayan bağlantı, artık basınç uyumluluğu ve sağlam dişli kilitlemeyi bir araya getirmesiyle kategorisinde öne çıkıyor; hepsi korozyona dayanıklı bir gövdede. Daha temiz, daha güvenli ve küresel olarak uyumlu bir çözüm arayan mühendisler ve sistem entegratörleri için bu Carterberg modeli, taviz vermeden sunar.
