Place of Origin:
Shanghai, China
Marka adı:
carterberg
Sertifika:
IATF16949
Model Number:
CB-TM

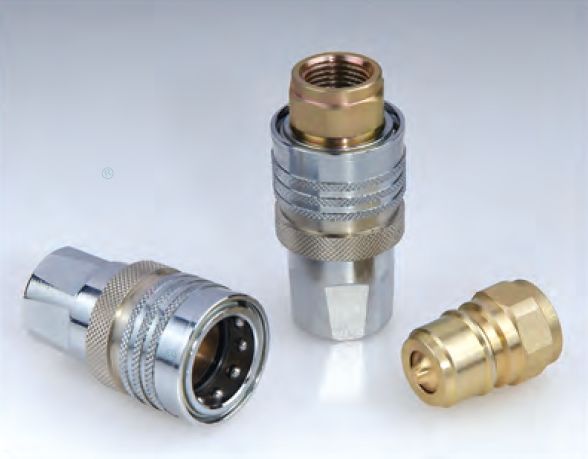

CB-TM kapalı tip hidrolik hızlı bağlantı (çelik)
Uygulamalar: CB-TM Serisi, inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, petrol aletleri, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalarda kullanılmak üzere endüstriye kanıtlanmış bir tasarım sunar.
Özellikler:
|
Teknik özellikler Özellikler |
|||||
|
Özellikler(inç) Gövde Boyutu (in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
Nominal basınç Nominal basınç (PSI) |
5800 |
5000 |
4785 |
4785 |
4785 |
|
Nominal akış Nominal akış (GPM) |
4 |
10 |
20 |
50 |
80 |
|
Sıcaklık aralığı(Standart conta)Sıcaklık aralığı (std contalar) -30℃～+120℃ |
|||||
|
Standart conta malzemesi NBR'dir Standart conta malzemesi NBR |
|||||
CB-TM Serisi bağlantı parçaları özellikleri:
1.Bağlantısı kesilmiş sızıntıyı önlemek için mevcut valfler.
2.Valfler, akışı hızla korumak için, nominal çalışma basıncı dahilinde, bağlandığında otomatik olarak açılır.
3.Kritik parçalar dayanıklılık için sertleştirilmiştir.
4.Güvenilir bilyalı kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5.Soket ve fiş, katı çubuk stoktan hassas bir şekilde işlenmiştir.
6.TEMA TH Serisi, STUCCHI IRC Serisi ile uyumludur.
| PARÇA NO | LS | LP | L | D | HEX1 | HEX2 | T |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| CB-TM-06 | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| CB-TM-08 | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
Özellikler:
1.Her iki yarıda da valf bulunmayan pürüzsüz, açık delik, minimum basınç düşüşü sunar ve aynı hatların birden fazla ortam için kullanıldığı uygulamalarda kolay temizlik sağlar.
2. Kaplinler ve nipeller, dayanıklı kaliteli bir kaplin sağlayan katı çubuk stoktan işlenmiştir.
3.Nipeller standart ürün malzemeleri olarak pirinç ve 304 paslanmaz çelikten üretilmektedir.
4.Nipeller 304 paslanmaz çelik, pirinç olarak mevcuttur.
5.Kaplin, boyutsal ve işlevsel olarak diğer üreticiler tarafından üretilen benzer kaplinlerle değiştirilebildiği için bir “değiştirilebilir” kaplindir.
6.NITTO TSP Serisi ile uyumludur.
| PARÇA NO. | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| PARÇA NO. | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| PARÇA NO. | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| PARÇA NO. | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
